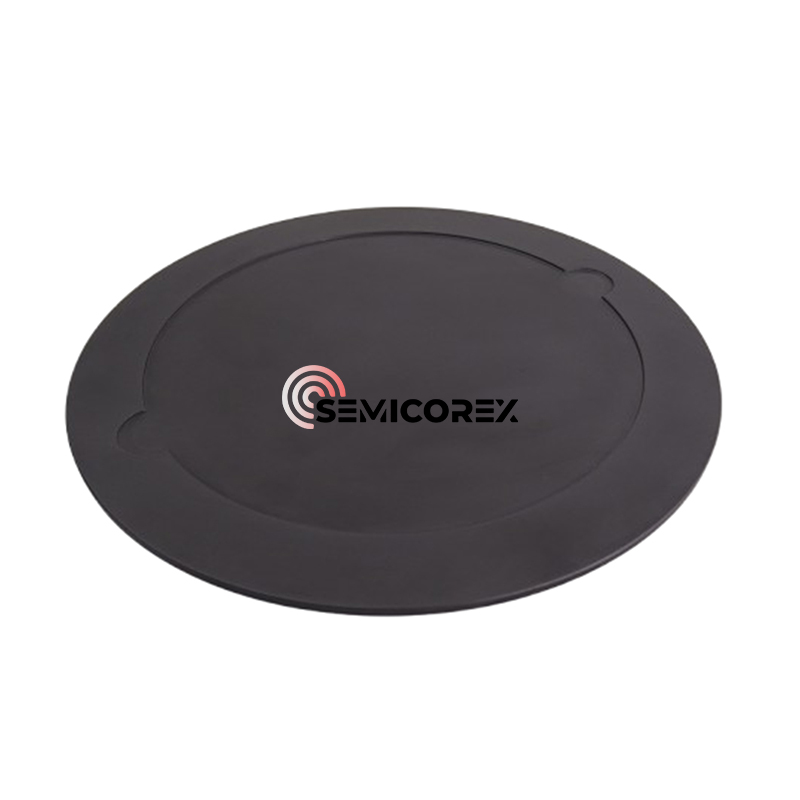

Πλάκες επικάλυψης RTP SIC

Οι πλάκες επίστρωσης Semicorex RTP είναι συστατικά που έχουν σχεδιαστεί με ακρίβεια που σχεδιάστηκαν ειδικά για υποστήριξη πλακιδίων κατά τη διάρκεια εφαρμογών ταχείας θερμικής επεξεργασίας (RTP). Αυτά τα RTPΕπικάλυψηΟι πλάκες προσφέρουν μια βέλτιστη ισορροπία θερμικής σταθερότητας, χημικής αντοχής και μηχανικής αντοχής, καθιστώντας τα ιδανικά για τα απαιτητικά περιβάλλοντα της σύγχρονης κατασκευής ημιαγωγών.

Το RTP μαςΕπικάλυψηΟι πλάκες εξασφαλίζουν εξαιρετική θερμική ομοιομορφία και ελάχιστο κίνδυνο μόλυνσης. Η επιφάνεια SIC παρέχει εξαιρετική αντίσταση σε υψηλές θερμοκρασίες-έως 1300 ° C και επιθετικές χημικές ατμόσφαιρες, συμπεριλαμβανομένου του οξυγόνου, του αζώτου και του πλούσιου σε υδρογόνο περιβάλλοντα που χρησιμοποιούνται συνήθως κατά τη διάρκεια των διεργασιών ανόπτησης, οξείδωσης και διάχυσης.

Η εμφύτευση ιόντων αντικαθιστά τη θερμική διάχυση λόγω του εγγενούς ελέγχου του στο ντόπινγκ. Ωστόσο, η εμφύτευση ιόντων απαιτεί μια λειτουργία θέρμανσης που ονομάζεται ανόπτηση για την απομάκρυνση της βλάβης του πλέγματος που προκαλείται από την εμφύτευση ιόντων. Παραδοσιακά, η ανόπτηση γίνεται σε αντιδραστήρα σωλήνα. Παρόλο που η ανόπτηση μπορεί να αφαιρέσει τη ζημιά στο πλέγμα, προκαλεί επίσης να εξαπλωθούν τα άτομα ντόπινγκ μέσα στο δίσκο, το οποίο είναι ανεπιθύμητο. Αυτό το πρόβλημα ώθησε τους ανθρώπους να μελετήσουν εάν υπάρχουν και άλλες πηγές ενέργειας που μπορούν να επιτύχουν το ίδιο αποτέλεσμα ανόπτησης χωρίς να προκαλέσουν διάχυση των ντοπατών. Η έρευνα αυτή οδήγησε στην ανάπτυξη της ταχείας θερμικής επεξεργασίας (RTP).

Η διαδικασία RTP βασίζεται στην αρχή της θερμικής ακτινοβολίας. Το δίσκο στο RTPΕπικάλυψηΟι πλάκες τοποθετούνται αυτόματα σε θάλαμο αντίδρασης με είσοδο και έξοδο. Στο εσωτερικό, η πηγή θέρμανσης είναι πάνω ή κάτω από το δίσκο, προκαλώντας την ταχέως να θερμαίνεται το δίσκο. Οι πηγές θερμότητας περιλαμβάνουν θερμαντήρες γραφίτη, μικροκύματα, πλάσμα και λαμπτήρες ιωδίου βολφραμίου. Οι λαμπτήρες ιωδίου βολφραμίου είναι οι πιο συνηθισμένοι. Η θερμική ακτινοβολία συνδέεται στην επιφάνεια του δίσκου και φθάνει σε θερμοκρασία διεργασίας 800 ℃ ~ 1050 ℃ με ρυθμό 50 ℃ ~ 100 ℃ ανά δευτερόλεπτο. Σε έναν παραδοσιακό αντιδραστήρα, χρειάζονται αρκετά λεπτά για να φτάσουν στην ίδια θερμοκρασία. Ομοίως, η ψύξη μπορεί να γίνει σε λίγα δευτερόλεπτα. Για τη θέρμανση ακτινοβολίας, το μεγαλύτερο μέρος του δισκίου δεν θερμαίνεται λόγω του σύντομου χρόνου θέρμανσης. Για τις διαδικασίες ανόπτησης για εμφύτευση ιόντων, αυτό σημαίνει ότι η βλάβη του πλέγματος επισκευάζεται ενώ τα εμφυτευμένα άτομα παραμένουν στη θέση τους.

Η τεχνολογία RTP είναι μια φυσική επιλογή για την ανάπτυξη λεπτών στρωμάτων οξειδίου στις πύλες MOS. Η τάση προς τις μικρότερες και μικρότερες διαστάσεις των πλακιδίων έχει οδηγήσει σε λεπτότερα και λεπτότερα στρώματα που προστίθενται στο δίσκο. Η πιο σημαντική μείωση του πάχους είναι το στρώμα οξειδίου της πύλης. Οι προηγμένες συσκευές απαιτούν πάχη πύλης στην περιοχή 10Α. Τέτοια στρώματα λεπτού οξειδίου είναι μερικές φορές δύσκολο να ελεγχθούν σε συμβατικούς αντιδραστήρες λόγω της ανάγκης για ταχεία παροχή οξυγόνου και εξάτμισης. Η ταχεία αύξηση και ψύξη των συστημάτων RPT μπορεί να παρέχει τον απαιτούμενο έλεγχο. Τα συστήματα RTP για οξείδωση ονομάζονται επίσης συστήματα ταχείας θερμικής οξείδωσης (RTO). Είναι πολύ παρόμοια με τα συστήματα ανόπτησης, εκτός από το ότι το οξυγόνο χρησιμοποιείται αντί για αδρανές αέριο.
