Ρουλεμάν αέρα γραφίτη

Τα ρουλεμάν αέρα Semicorex Graphite είναι ένα αεροστατικό εξάρτημα υψηλής ακρίβειας σχεδιασμένο να παρέχει γραμμική και περιστροφική κίνηση χωρίς τριβή για μηχανήματα εξαιρετικής ακρίβειας. Κατασκευασμένο από εξειδικευμένη ποιότητα ισοστατικούπορώδης γραφίτης, αυτό το ρουλεμάν χρησιμοποιεί τη φυσική διαπερατότητα της μικροδομής άνθρακα για να δημιουργήσει ένα ομοιόμορφο, άκαμπτο και σταθερό μαξιλάρι αέρα. Σε αντίθεση με τα συμβατικά ρουλεμάν που βασίζονται σε τρυπημένα στόμια, το Graphite Air Bearings χρησιμοποιεί εκατομμύρια πόρους μικρού μεγέθους σε ολόκληρη την επιφάνειά του για να λειτουργήσει ως περιοριστικός παράγοντας, εξασφαλίζοντας τέλεια κατανεμημένη προφίλ πίεσης χωρίς κλίσεις ή αιχμές πίεσης.

Τεχνικές Προδιαγραφές

Με βάση την Έκθεση Δοκιμών Δείγματος, ο γραφίτης Semicorex εμφανίζει τις ακόλουθες πιστοποιημένες ιδιότητες:

Βασικά Χαρακτηριστικά και Οφέλη

Ομοιόμορφη κατανομή πίεσης: Η δομή πόρων 0,5 μm δημιουργεί μια «κουρτίνα» αέρα, εξαλείφοντας τους κυματισμούς πίεσης που σχετίζονται με τα ρουλεμάν στομίου και παρέχοντας ανώτερη ακαμψία στην κλίση.

Κίνηση χωρίς τριβή: Η μηδενική στατική και δυναμική τριβή (χωρίς κόλληση) επιτρέπει άπειρη ανάλυση τοποθέτησης και μηδενική φθορά, παρατείνοντας τη διάρκεια ζωής του συστήματος επ' αόριστον.

Προστασία από σύγκρουση (Soft Landing): Η επιφάνεια γραφίτη Shore 53 HS δεν είναι θολή. Σε περίπτωση απώλειας αέρα, το ρουλεμάν επικάθεται απαλά πάνω στον οδηγό, ενεργώντας ως ξηρό λιπαντικό και αποτρέποντας καταστροφικές ζημιές στον οδηγό ακριβείας.

Υψηλή Απόσβεση: Τοπορώδης γραφίτηςΤο matrix απορροφά φυσικά τους κραδασμούς, παρέχοντας ένα εφέ απόσβεσης "φιλμ συμπίεσης" που βελτιώνει τους χρόνους καθίζησης και τη δυναμική σταθερότητα στις εφαρμογές σάρωσης.

Συμβατότητα Cleanroom: Τα ρουλεμάν αέρα γραφίτη Semicorex λειτουργούν χωρίς λάδι ή γράσο, καθιστώντας τα ιδανικά για περιβάλλοντα καθαρού δωματίου κατηγορίας ISO 1 που είναι κοινά στην κατασκευή ημιαγωγών.

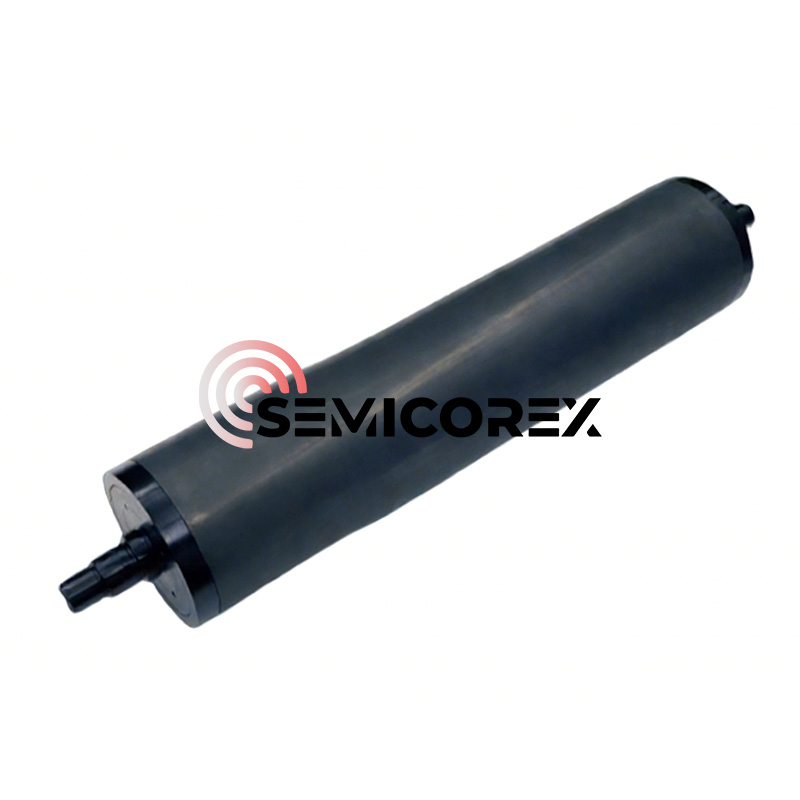

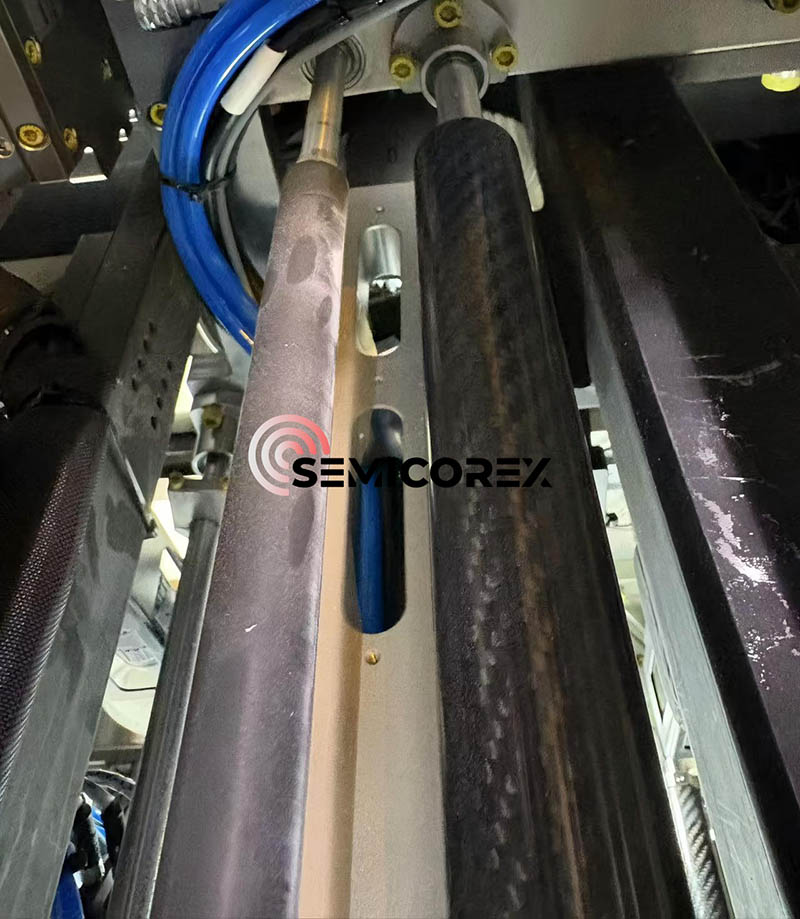

Οπτικά Χαρακτηριστικά

Η οπτική επιθεώρηση των εξαρτημάτων των ρουλεμάν αέρα γραφίτη (αναφορά στις παρεχόμενες εικόνες) αποκαλύπτει:

Επιφανειακό φινίρισμα: Ματ, γκρι-ανθρακί φινίρισμα χαρακτηριστικό του γραφίτη ακριβείας.

Γεωμετρία: Διατίθεται σε γραμμικές διαμορφώσεις ράβδων με κατεργασμένες υποδοχές για τοποθέτηση ή καθαρισμό υπό κενό. Η πορώδης επιφάνεια φαίνεται ομοιόμορφη με γυμνό μάτι, κρύβοντας το μικροσκοπικό δίκτυο πόρων.

Τοποθέτηση: Σχεδιασμένο για ενσωμάτωση με μηχανικές υποδοχές ακριβείας ή συστήματα στερέωσης με μπίλια για να διασφαλίζεται ο παραλληλισμός με τον οδηγό.

Ιστορικό πλαίσιο και τεχνολογική εξέλιξη

Τα όρια των ρουλεμάν επαφής

Για δεκαετίες, το πρότυπο για τη γραμμική κίνηση ορίστηκε με την ανακυκλοφορία ρουλεμάν και κυλίνδρων. Αν και είναι στιβαρά, αυτά τα συστήματα υποφέρουν από εγγενείς περιορισμούς που ορίζονται από το άγχος επαφής Hertzian. Η φυσική επαφή μεταξύ των στοιχείων κύλισης και της ράγας δημιουργεί σωματίδια τριβής, θερμότητας και φθοράς. Σε εφαρμογές εξαιρετικής ακρίβειας, ο «θόρυβος» που δημιουργείται από την επανακυκλοφορία των σφαιρών δημιουργεί κυματισμούς ταχύτητας που είναι απαράδεκτοι για τη μετρολογία σε επίπεδο νανομέτρων. Επιπλέον, η ανάγκη για λίπανση εισάγει ρύπους και απαιτήσεις συντήρησης που δεν είναι συμβατές με τα σύγχρονα πρότυπα καθαρισμού.

Η Αεροστατική Επανάσταση

Η μετάβαση στα ρουλεμάν αέρα σηματοδότησε μια θεμελιώδη αλλαγή στο σχεδιασμό της μηχανής. Διαχωρίζοντας τις επιφάνειες με ένα φιλμ αέρα, οι μηχανικοί εξάλειψαν τη μηχανική επαφή. Τα πρώιμα ρουλεμάν αέρα χρησιμοποιούσαν το Orifice Compensation. Σε αυτό το σχέδιο, ο πεπιεσμένος αέρας τροφοδοτείται μέσω μερικών οπών (στόμιων) που έχουν ανοίξει με ακρίβεια και διανέμεται μέσω αυλακώσεων.

Περιορισμοί σχεδιασμού στομίου:

Διαβαθμίσεις πίεσης: Η πίεση πέφτει σημαντικά καθώς ο αέρας απομακρύνεται από το στόμιο/αυλάκι, μειώνοντας την απόδοση χωρητικότητας φορτίου.

Πνευματικό σφυρί: Ο όγκος του αέρα που παγιδεύεται στις αυλακώσεις μπορεί να λειτουργήσει ως πυκνωτής, οδηγώντας σε δόνηση ή «σφυρηλάτηση».

Απόφραξη: Ένα μόνο σωματίδιο σκόνης μπορεί να φράξει ένα στόμιο, προκαλώντας άμεση αστοχία του ρουλεμάν.

Καταστροφικές συντριβές: Τα ρουλεμάν στομίου είναι συνήθως κατασκευασμένα από σκληρό μέταλλο (αλουμίνιο, ανοξείδωτο χάλυβα). Εάν η παροχή αέρα αποτύχει, η επαφή μέταλλο σε μέταλλο ή μέταλλο σε γρανίτη έχει ως αποτέλεσμα σοβαρό σημαδούρα και θόλωση.

Η έλευση της τεχνολογίας των πορωδών μέσων

Τα ρουλεμάν αέρα με πορώδη μέσα, όπως αυτά που χρησιμοποιούν τον πορώδη γραφίτη, έλυσαν αυτά τα προβλήματα χρησιμοποιώντας το ίδιο το υλικό έδρασης ως περιοριστή.

Ιστορία: Αναπτύχθηκε στα μέσα του 20ου αιώνα, αλλά τελειοποιήθηκε για εμπορική χρήση στις δεκαετίες του 1980 και του 1990, η τεχνολογία πορώδη άνθρακα χρησιμοποίησε τη διαδικασία πυροσυσσωμάτωσης για να δημιουργήσει ένα υλικό με εκατομμύρια μικροσκοπικά, ελικοειδή μονοπάτια.

Η σημαντική ανακάλυψη: Το κλειδί ήταν ο έλεγχος της διαδικασίας κατασκευής για τη διασφάλιση της ισοτροπικής διαπερατότητας. Η προδιαγραφή των Graphite Air Bearings για μέση διάμετρο πόρων 0,5 μm αντιπροσωπεύει μια ώριμη επανάληψη αυτής της τεχνολογίας, βελτιστοποιώντας τον περιορισμό ροής για μεγιστοποίηση της ακαμψίας ελαχιστοποιώντας παράλληλα την κατανάλωση αέρα. Αυτή η εξέλιξη μετέτρεψε τα ρουλεμάν αέρα από ευαίσθητα εργαστηριακά όργανα σε στιβαρά βιομηχανικά εξαρτήματα ικανά να λειτουργούν σε σκληρά περιβάλλοντα μηχανικής κατεργασίας.

Επιστήμη Υλικών: Βαθιά Βουτιά σε πορώδη γραφίτη για ρουλεμάν αέρα

Παραγωγή ισοστατικού γραφίτη

Τα ρουλεμάν αέρα γραφίτη αναγνωρίζονται ως ισοστατικός γραφίτης. Αυτή η διαδικασία κατασκευής διαφέρει από τον εξωθημένο ή χυτευμένο γραφίτη.

Πρώτη ύλη: Οπτάνθρακας πετρελαίου υψηλής καθαρότητας μικρονίζεται σε σωματίδια (που σχετίζεται με τη λεπτή δομή που φαίνεται στην προδιαγραφή πόρων 0,5 μm).

Ψυχρή ισοστατική πίεση (CIP): Η σκόνη τοποθετείται σε καλούπι και υποβάλλεται σε εξαιρετικά υψηλή πίεση από όλες τις κατευθύνσεις (πίεση υγρού). Αυτό διασφαλίζει ότι η πυκνότητα (1,74 g/cm³) είναι ομοιόμορφη σε όλο το billet. Αυτή η ισοτροπία είναι ζωτικής σημασίας γιατί διασφαλίζει ότι ο αέρας ρέει μέσω του ρουλεμάν με τον ίδιο ρυθμό προς όλες τις κατευθύνσεις, αποτρέποντας την "κλίση" ή την ανομοιόμορφη ανύψωση.

Γραφιτοποίηση: Η μπίλια θερμαίνεται στους ~3000°C. Αυτό ευθυγραμμίζει την κρυσταλλική δομή, μετατρέποντας τον άνθρακα σε γραφίτη. Αυτή η διαδικασία προσδίδει την Ειδική Αντίσταση 13,02 µΩ·m, η οποία αποτελεί βασικό δείκτη του βαθμού γραφιτοποίησης και θερμικής σταθερότητας.

Μικροδομική Ανάλυση

Μέγεθος πόρων (0,5 µm): Πρόκειται για διάσταση "Goldilocks".

Εάν οι πόροι είναι πολύ μεγάλοι (> 1,0 μm): Η κατανάλωση αέρα γίνεται υπερβολική και το ρουλεμάν χάνει ακαμψία (υπερβολικά διαρροή).

Εάν οι πόροι είναι πολύ μικροί (< 0,1 μm): Το ρουλεμάν απαιτεί μη πρακτικές πιέσεις εισόδου για να δημιουργήσει ανύψωση και ο χρόνος απόκρισης γίνεται αργός.

0,5 μm: Αντιπροσωπεύει μια βελτιστοποίηση για τυπικά βιομηχανικά συστήματα πεπιεσμένου αέρα (80 PSI), εξισορροπώντας την απόδοση με υψηλή χωρητικότητα φορτίου.

Πυκνότητα (1,74 g/cm³): Οι τυπικοί πυκνοί γραφίτες κυμαίνονται από 1,70 έως 1,85 g/cm³. Μια τιμή 1,74 δείχνει πορώδες περίπου 15-20%. Αυτός ο όγκος "κενού χώρου" λειτουργεί ως εσωτερική δεξαμενή, εξασφαλίζοντας σταθερή παροχή αέρα στο πρόσωπο.

Μηχανική στιβαρότητα

Αντοχή σε θλίψη (127,0 MPa): Αυτή η τιμή είναι σημαντική. Σημαίνει ότι το ρουλεμάν μπορεί να υποστηρίξει τεράστια φορτία χωρίς δομική αστοχία. Για το πλαίσιο, το τυπικό σκυρόδεμα είναι ~30 MPa. Ο πορώδης γραφίτης για ρουλεμάν αέρα είναι τέσσερις φορές ισχυρότερος από το σκυρόδεμα σε συμπίεση. Αυτό επιτρέπει στο ρουλεμάν να συσφίγγεται ή να προφορτώνεται με υψηλές μαγνητικές δυνάμεις χωρίς ρωγμές.

Αντοχή κάμψης (80,7 MPa): Αυτό είναι υψηλό για τον γραφίτη. Εξασφαλίζει ότι τα τακάκια ρουλεμάν δεν στραβώνουν ή κουμπώνουν κάτω από τις ροπές κάμψης που εφαρμόζονται κατά την επιτάχυνση ή την κακή ευθυγράμμιση τοποθέτησης.

Tribology and the "Soft Landing"

Το Shore Hardness of 53 HS (Σκληροσκόπιο) το τοποθετεί στην κατηγορία "μέτριας σκληρότητας" για γραφίτες (πιο μαλακό από ορισμένες εξαιρετικά πυκνές ποιότητες που μπορεί να είναι 70-80 HS).

Τριβολογικό όφελος: Σε μια σύγκρουση, το υλικό του ρουλεμάν πρέπει να είναι θυσιασμένο. Ο γρανίτης (ο οδηγός) είναι πολύ πιο σκληρός. Ένας γραφίτης Shore 53 θα γδαρθεί σε λεπτή σκόνη κατά την πρόσκρουση, λιπάνοντας την αντικειμενοφόρο πλάκα και εμποδίζοντας τη μεταφορά ενέργειας στο ξύσιμο του γρανίτη. Αυτό το αυτολιπαινόμενο ακίνητο είναι το απόλυτο ασφαλιστήριο συμβόλαιο για ακριβά μηχανήματα.
