SiC Seal Face για DGS

Στο περιβάλλον υψηλής απόδοσης των φυγόκεντρων συμπιεστών και των περιστρεφόμενων στροβιλομηχανών, το SiC Seal Face για DGS είναι το πιο κρίσιμο σημείο αστοχίας. Το Dry Gas Seals (DGS) έφερε επανάσταση στη βιομηχανική σφράγιση προσφέροντας μια λύση χαμηλής διαρροής, χωρίς λάδια. Στην καρδιά αυτών των συστημάτων βρίσκονται οι όψεις σφράγισης καρβιδίου του πυριτίου (SiC). Σχεδιασμένοι για ακραία περιβάλλοντα, οι δακτύλιοι SiC μας παρέχουν τη μηχανική ακεραιότητα και τη θερμική σταθερότητα που απαιτούνται για να διατηρούνται οι κρίσιμες για την αποστολή λειτουργίες σε λειτουργία χωρίς διακοπή.

1. Αρχές της επιστήμης της σφράγισης ξηρού αερίου (DGS).

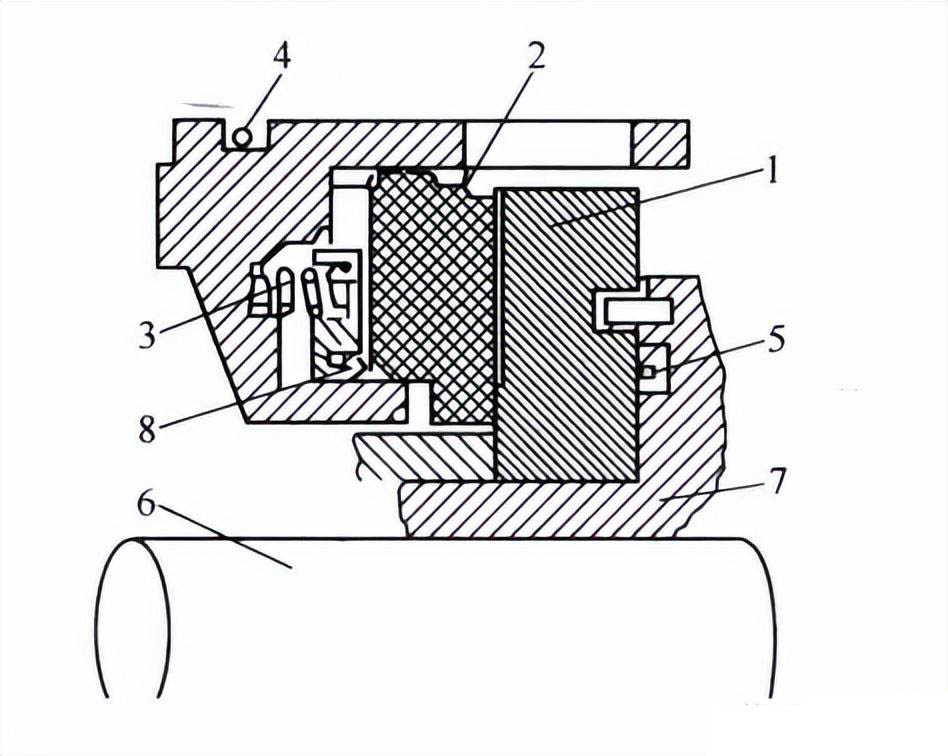

Το SiC Seal Face for DGS είναι ένα μηχανικό σφράγισμα που δεν έρχεται σε επαφή, στην τελική όψη που βασίζεται σε ένα λεπτό φιλμ αερίου για να διαχωρίζει τις επιφάνειες στεγανοποίησης. Αυτή η τεχνολογία εξαλείφει την ανάγκη για πολύπλοκα συστήματα λίπανσης λαδιών, μειώνοντας τόσο τις περιβαλλοντικές επιπτώσεις όσο και το κόστος συντήρησης.

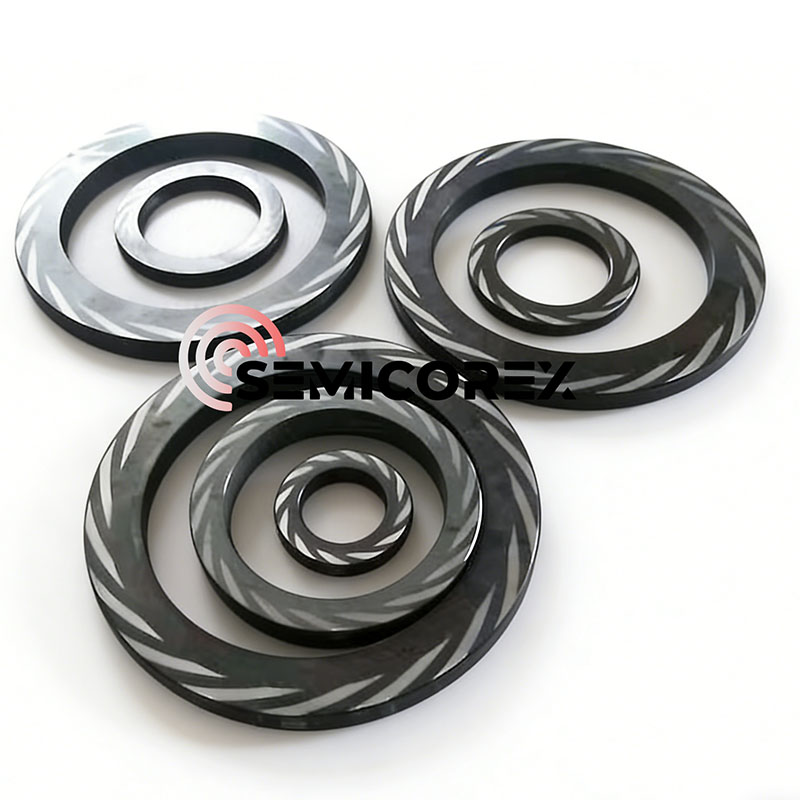

Η λειτουργική μαγεία συμβαίνει μέσω της υδροδυναμικής ανύψωσης. Η περιστρεφόμενη επιφάνεια σφράγισης (συνήθως κατασκευασμένη από SiC) είναι χαραγμένη με ακρίβεια με μικροσκοπικές υδροδυναμικές αυλακώσεις—συνήθως σπειροειδή σχήματα «Τ» ή «U». Καθώς ο άξονας περιστρέφεται με υψηλές ταχύτητες, αυτές οι αυλακώσεις τραβούν τη διεργασία ή το ρυθμιστικό αέριο προς τα μέσα, συμπιέζοντάς το.

Αυτή η συμπίεση δημιουργεί ένα «μαξιλάρι αερίου» υψηλής πίεσης που ασκεί δύναμη ανοίγματος, διατηρώντας ένα σταθερό κενό περίπου 3 έως 5 μικρών μεταξύ της ακίνητης και της περιστρεφόμενης όψης. Επειδή δεν υπάρχει φυσική επαφή κατά τη λειτουργία, η τριβή και η φθορά είναι σχεδόν μηδενικές. Ωστόσο, το υλικό πρέπει να είναι ικανό να επιβιώνει από "touchdown" κατά την εκκίνηση και τον τερματισμό λειτουργίας, καθώς και να αντιστέκεται στις τεράστιες φυγόκεντρες δυνάμεις της περιστροφής υψηλής ταχύτητας.

2. Παράμετροι καρβιδίου του πυριτίου (SiC) και πλεονεκτήματα υλικού

Ενώ υπάρχουν διάφορα υλικά, το πυροσυσσωματωμένο καρβίδιο του πυριτίου (SSiC) είναι το βιομηχανικό σημείο αναφοράς για εφαρμογές DGS λόγω του μοναδικού συνδυασμού σκληρότητας, θερμικής αγωγιμότητας και χημικής αδράνειας.

Το SiC Seal Face for DGS έχει κατασκευαστεί για να πληροί τα πιο απαιτητικά πρότυπα API 617 και API 692.

Βασικά πλεονεκτήματα υλικού

Εξαιρετική θερμική σταθερότητα:Το SiC έχει πολύ χαμηλό συντελεστή θερμικής διαστολής. Αυτό διασφαλίζει ότι η επιφάνεια σφράγισης παραμένει τέλεια επίπεδη ακόμα και όταν εκτίθεται στις γρήγορες διακυμάνσεις της θερμοκρασίας που είναι κοινές σε μεταβατικές καταστάσεις συμπιεστή.

Ανώτερη αντοχή στη διάβρωση:Οι δακτύλιοι μας SSiC είναι χημικά αδρανείς σε ολόκληρη την κλίμακα pH (0-14). Έχουν ανοσία στις επιδράσεις του «ξινού αερίου», του διοξειδίου του άνθρακα και άλλων επιθετικών υδρογονανθράκων.

Υψηλή Φ/Β ικανότητα:Το υψηλό όριο «Pressure-Velocity» (PV) του SiC επιτρέπει τη λειτουργία σε περιφερειακές ταχύτητες άνω των 150 m/s και πιέσεις άνω των 100 bar.

Φινίρισμα επιφάνειας ακριβείας:Χρησιμοποιούμε προηγμένη τεχνολογία επικάλυψης με διαμάντια για να επιτύχουμε φινίρισμα καθρέφτη (Ra < 0,05μm), παρέχοντας τον τέλειο καμβά για υδροδυναμικές αυλακώσεις χαραγμένες με λέιζερ.

3. Αποστολές-Κρίσιμες Εφαρμογές

Το SiC Seal Face for DGS είναι η αξιόπιστη επιλογή για παγκόσμιους χειριστές στους ακόλουθους τομείς:

Πετρέλαιο και φυσικό αέριο (Upstream & Midstream):Απαραίτητο για συμπιεστές αγωγών φυσικού αερίου υψηλής πίεσης, υπεράκτιες πλατφόρμες επανέγχυσης και επεξεργασία LNG.

Πετροχημική διύλιση:Χρησιμοποιείται στη σύνθεση αιθυλενίου, μεθανόλης και αμμωνίας όπου η διαρροή αερίου μπορεί να οδηγήσει σε καταστροφικούς κινδύνους ασφάλειας ή περιβαλλοντικές κυρώσεις.

Παραγωγή ενέργειας:Ενσωματωμένο σε αεριοστρόβιλους και ατμοστρόβιλους για να παρέχει αξιόπιστη στεγανοποίηση για ρυθμιστικά και ψυκτικά αέρια.

Οικονομία Υδρογόνου:Καθώς η βιομηχανία στρέφεται προς την πράσινη ενέργεια, οι δακτύλιοι SiC μας βελτιστοποιούνται για συμπίεση υδρογόνου υψηλής πίεσης, όπου το μικρό μοριακό μέγεθος απαιτεί τα υψηλότερα επίπεδα επιπεδότητας και ακεραιότητας του προσώπου.
