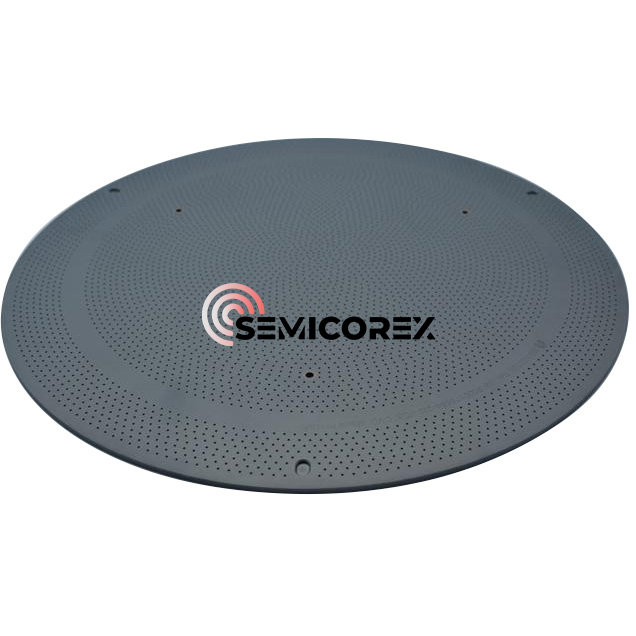

Πλάκα διανομής αερίου SiC

Στις διεργασίες επιταξίας ημιαγωγών, η ομοιομορφία ροής αερίου είναι ένας από τους πιο κρίσιμους παράγοντες που επηρεάζουν την ποιότητα του φιλμ, τη συνοχή του πάχους και την απόδοση του δισκίου. Η πλάκα διανομής αερίου SiC, που συχνά αναφέρεται ως πλάκα κεφαλής ντους, έχει σχεδιαστεί ειδικά για να κατανέμει τα αέρια διεργασίας ομοιόμορφα στην επιφάνεια του πλακιδίου, διατηρώντας παράλληλα σταθερότητα κάτω από ακραίες συνθήκες διεργασίας.

Οι πλάκες διανομής αερίου Semicorex SiC είναι σχεδιασμένες για αντιδραστήρες επιταξίας πυριτίου υψηλής θερμοκρασίας που λειτουργούν πάνω από 1400°C. Κατασκευάζεται με χρήση υποστρωμάτων ισοτροπικού γραφίτη υψηλής καθαρότητας και προστατεύεται από πυκνόΕπικάλυψη καρβιδίου του πυριτίου με χημική εναπόθεση ατμών (CVD)., αυτά τα εξαρτήματα παρέχουν εξαιρετική αντοχή στη διάβρωση, έλεγχο μόλυνσης και μακροπρόθεσμη αξιοπιστία σε απαιτητικά περιβάλλοντα ημιαγωγών.

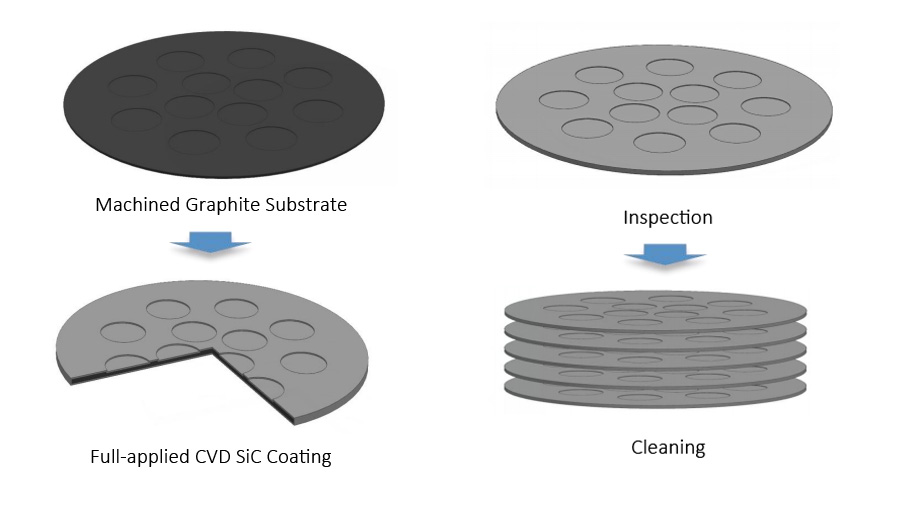

Τεχνολογία επίστρωσης CVD SiC

Το βασικό πλεονέκτημα της πλάκας διανομής αερίου SiC έγκειται στην προηγμένη τεχνολογία επίστρωσής της.

Ένα στρώμα καρβιδίου του πυριτίου υψηλής καθαρότητας εναποτίθεται στην επιφάνεια του ισοτροπικού γραφίτη χρησιμοποιώντας μια διαδικασία Chemical Vapor Deposition (CVD). Αυτή η επίστρωση σχηματίζει ένα πυκνό και εξαιρετικά ομοιόμορφο προστατευτικό φράγμα που βελτιώνει σημαντικά την απόδοση του εξαρτήματος κάτω από επιθετικές συνθήκες διεργασίας.

Τα τυπικά χαρακτηριστικά επίστρωσης περιλαμβάνουν:

Πάχος επίστρωσης: περίπου 100 μm

Ρυθμιζόμενο εύρος πάχους: 40–200 μm

Υψηλή πυκνότητα επίστρωσης

Εξαιρετική ομοιομορφία πάχους

Ισχυρή πρόσφυση στο υπόστρωμα γραφίτη

Επιφάνεια εξαιρετικά υψηλής καθαρότητας

Το στρώμα CVD SiC απομονώνει αποτελεσματικά το υλικό βάσης γραφίτη από τα αντιδραστικά αέρια διεργασίας, βελτιώνοντας δραματικά την αντοχή στη διάβρωση και τη διάρκεια ζωής.

Προστασία του υποστρώματος γραφίτη

Ο γραφίτης χρησιμοποιείται ευρέως σε εξοπλισμό επιταξίας λόγω των εξαιρετικών θερμικών ιδιοτήτων και της ικανότητάς του να αντέχει σε ακραίες θερμοκρασίες. Ωστόσο, ο απροστάτευτος γραφίτης είναι ευαίσθητος σε διάβρωση και χημική επίθεση κατά τη μακροχρόνια έκθεση σε αέρια διεργασίας.

Καθώς ο γραφίτης αποικοδομείται, μπορεί να δημιουργήσει σωματίδια που μολύνουν τις γκοφρέτες και επηρεάζουν αρνητικά την απόδοση της συσκευής.

Η επίστρωση CVD SiC εξυπηρετεί πολλαπλές προστατευτικές λειτουργίες:

Αποτρέπει την άμεση έκθεση του γραφίτη σε αντιδραστικά αέρια

Μειώνει την παραγωγή σωματιδίων

Βελτιώνει την αντοχή στη χημική χάραξη

Παρατείνει τη διάρκεια ζωής του εξαρτήματος

Διατηρεί την καθαριότητα του θαλάμου

Αυτή η προστασία γίνεται ολοένα και πιο σημαντική στην προηγμένη κατασκευή ημιαγωγών, όπου ακόμη και η μικροσκοπική μόλυνση μπορεί να επηρεάσει την ποιότητα του προϊόντος.

Κατασκευή και προσαρμογή ακριβείας

Η Semicorex κατασκευάζει πλάκες διανομής αερίου SiC με αυστηρό έλεγχο των ανοχών διαστάσεων, της ομοιομορφίας επίστρωσης και της γεωμετρίας των οπών.

Οι επιλογές προσαρμογής περιλαμβάνουν:

Πλατφόρμες αντιδραστήρων 8 ιντσών

Πλατφόρμες αντιδραστήρων 12 ιντσών

Προσαρμοσμένες διαμέτρους

Προσαρμοσμένα σχέδια οπών

Σχέδια διανομής αερίου για συγκεκριμένες εφαρμογές

Απαιτήσεις μεταβλητού πάχους επίστρωσης

Εξειδικευμένα χαρακτηριστικά τοποθέτησης

Αυτή η ευελιξία επιτρέπει τη βελτιστοποίηση για διαφορετικές αρχιτεκτονικές αντιδραστήρων και συνθήκες διεργασίας.

Εφαρμογές

Οι πλάκες διανομής αερίου SiC χρησιμοποιούνται ευρέως σε:

• Συστήματα επιταξίας πυριτίου
• Ημιαγωγοί CVD αντιδραστήρες
• Εξοπλισμός εναπόθεσης υψηλής θερμοκρασίας
• Προηγμένα συστήματα επεξεργασίας γκοφρέτας
• Κατασκευή ημιαγωγών ισχύος
• Παραγωγή σύνθετων ημιαγωγών

Η ικανότητά τους να συνδυάζουν τον έλεγχο ροής αερίου με την αντίσταση στη μόλυνση τα καθιστά κρίσιμο συστατικό στη σύγχρονη κατασκευή ημιαγωγών.
