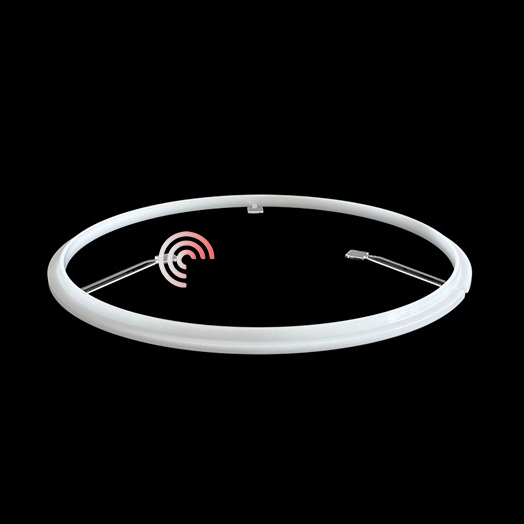

Δαχτυλίδι υποστήριξης

Ο δακτύλιος στήριξης Semicorex είναι ένα σημαντικό μηχανικό εξάρτημα που χρησιμοποιείται σε συστήματα επιταξίας μονής γκοφρέτας, όπου ο ακριβής χειρισμός και η τοποθέτηση του πλακιδίου είναι απαραίτητα για τη σταθερότητα της διαδικασίας και την αποδοτικότητα της παραγωγής. Σχεδιασμένος για να λειτουργεί σε συντονισμό με το συγκρότημα του άξονα ανύψωσης, ο δακτύλιος στήριξης επιτρέπει την ελεγχόμενη ανύψωση πλακιδίων κατά τη διάρκεια των εργασιών φόρτωσης και εκφόρτωσης, διασφαλίζοντας αξιόπιστη μεταφορά πλακιδίων μεταξύ του θαλάμου διεργασίας και των ρομποτικών συστημάτων χειρισμού.

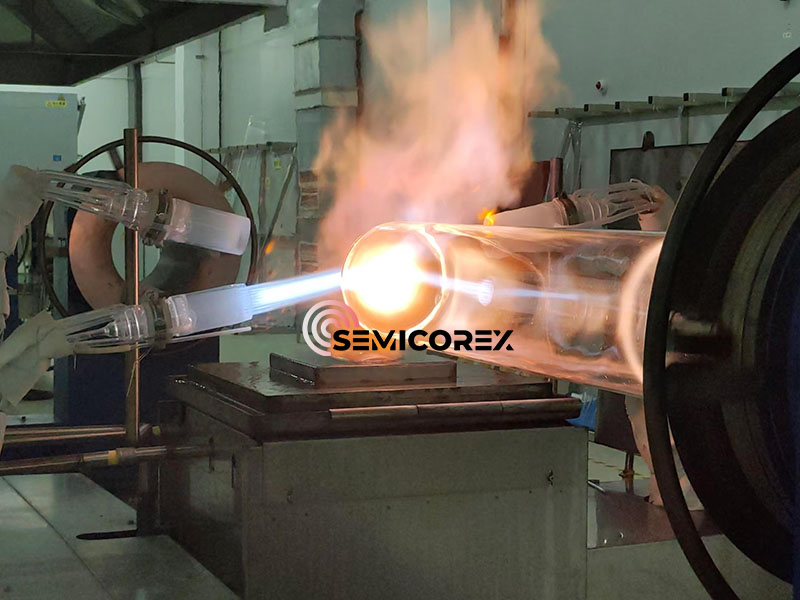

Κατασκευασμένο από εξελιγμένο υψηλής καθαρότηταςυλικά χαλαζία, ο δακτύλιος υποστήριξης έχει σχεδιαστεί για να λειτουργεί σε απαιτητικά περιβάλλοντα ημιαγωγών που χαρακτηρίζονται από υψηλές θερμοκρασίες, διαβρωτικά αέρια διεργασίας και αυστηρές απαιτήσεις ελέγχου της μόλυνσης. Η γεωμετρία ακριβείας και η στιβαρή κατασκευή του βοηθούν στη διατήρηση της σταθερής τοποθέτησης του πλακιδίου, ενώ υποστηρίζουν τον αυτοματοποιημένο χειρισμό του πλακιδίου σε όλη τη διαδικασία επιταξιακής ανάπτυξης.

Λειτουργία σε Συστήματα Επιτάξεως Μονής Γκοφρέτας

Κατά την επεξεργασία του πλακιδίου, η γκοφρέτα τυπικά στηρίζεται σε έναν υποδοχέα εντός του θαλάμου αντίδρασης. Όταν ολοκληρωθεί ο κύκλος διεργασίας και πρέπει να μεταφερθεί η γκοφρέτα, ενεργοποιείται ο μηχανισμός ανύψωσης.

Καθώς ο άξονας ανύψωσης κινείται προς τα κάτω, οι τρεις γλωττίδες στήριξης του δακτυλίου στήριξης χαλαζία εμπλέκονται και στηρίζουν τους πείρους ανύψωσης που είναι συνδεδεμένοι στο συγκρότημα του άξονα. Στη συνέχεια, αυτές οι ακίδες ανύψωσης κινούνται προς τα πάνω σε σχέση με την επιφάνεια της γκοφρέτας, ανυψώνοντας απαλά τη γκοφρέτα από τον υποδοχέα. Μόλις ανυψωθεί, η γκοφρέτα τοποθετείται σε ένα ύψος μεταφοράς που επιτρέπει στον ρομποτικό βραχίονα να εισέλθει με ασφάλεια στον θάλαμο και να ανακτήσει τη γκοφρέτα.

Αυτή η προσεκτικά συντονισμένη κίνηση εξασφαλίζει:

* Σταθερή ανύψωση γκοφρέτας χωρίς υπερβολικούς κραδασμούς

* Ακριβής τοποθέτηση γκοφρέτας κατά τη μεταφορά

* Μειωμένος κίνδυνος ζημιάς στην άκρη της γκοφρέτας

* Βελτιωμένη αξιοπιστία αυτοματισμού

* Συνεπής απόδοση χειρισμού σε πολλούς κύκλους διαδικασίας

Επομένως, ο δακτύλιος υποστήριξης παίζει ζωτικό ρόλο στη διατήρηση τόσο της ακεραιότητας όσο και της απόδοσης του εξοπλισμού.

Σχεδιασμός Ακριβείας για Αυτοματοποιημένη Μεταφορά Γκοφρέτας

Η σύγχρονη κατασκευή ημιαγωγών απαιτεί ολοένα και πιο ακριβή χειρισμό πλακιδίων. Ακόμη και μικρές αποκλίσεις στη θέση του πλακιδίου μπορούν να επηρεάσουν τη ρομποτική ευθυγράμμιση και την επαναληψιμότητα της διαδικασίας.

Ο δακτύλιος στήριξης έχει σχεδιαστεί με επεξεργασμένα με ακρίβεια χαρακτηριστικά στήριξης που παρέχουν ομοιόμορφη κατανομή φορτίου σε όλο το σύστημα πείρων ανύψωσης. Οι τρεις γλωττίδες στήριξης διατηρούν σταθερή εμπλοκή με τον μηχανισμό ανύψωσης, ελαχιστοποιώντας την κίνηση και διασφαλίζοντας προβλέψιμη συμπεριφορά ανύψωσης.

Τα βασικά οφέλη του σχεδιασμού περιλαμβάνουν:

* Ακριβής γεωμετρία στήριξης πείρου ανύψωσης

* Εξαιρετική σταθερότητα διαστάσεων

* Ομαλή μηχανική αλληλεπίδραση με το συγκρότημα ανύψωσης

* Αξιόπιστη τοποθέτηση κατά την επαναλαμβανόμενη λειτουργία

* Μειωμένη μηχανική φθορά στα εξαρτήματα που ζευγαρώνουν

Αυτά τα χαρακτηριστικά συμβάλλουν σε βελτιωμένο χρόνο λειτουργίας του συστήματος και χαμηλότερες απαιτήσεις συντήρησης.

Προσαρμοσμένες δυνατότητες μηχανικής

Οι διαφορετικές πλατφόρμες επιταξίας απαιτούν συχνά μοναδικές γεωμετρίες, διαστάσεις και διαμορφώσεις ακίδων ανύψωσης. Η Semicorex παρέχει προσαρμοσμένες λύσεις δακτυλίου υποστήριξης προσαρμοσμένες στις προδιαγραφές εξοπλισμού πελατών.

Οι επιλογές προσαρμογής περιλαμβάνουν:

* Διάφορες διαμέτρους και πάχη

* Προσαρμοσμένες διαμορφώσεις καρτέλας υποστήριξης

* Διαφορετικά σχέδια εμπλοκής με καρφίτσα ανύψωσης

* Επιλογές υλικών για συγκεκριμένες διαδικασίες

* Κατεργασία ακριβείας με στεγανή ανοχή

Αυτή η ευελιξία επιτρέπει την απρόσκοπτη ενσωμάτωση τόσο στον υπάρχοντα εξοπλισμό όσο και στις πλατφόρμες αντιδραστήρων επόμενης γενιάς.

Εφαρμογές

Οι δακτύλιοι υποστήριξης χρησιμοποιούνται συνήθως σε:

* Συστήματα επιταξίας πυριτίου

* Αντιδραστήρες επιταξίας καρβιδίου του πυριτίου (SiC).

* Εξοπλισμός επεξεργασίας νιτριδίου του γαλλίου (GaN).

* Συστήματα CVD μονής γκοφρέτας

* Προηγμένες πλατφόρμες χειρισμού γκοφρέτας ημιαγωγών

Ο ρόλος τους είναι ιδιαίτερα σημαντικός σε αυτοματοποιημένα περιβάλλοντα παραγωγής όπου η ακριβής τοποθέτηση του πλακιδίου επηρεάζει άμεσα την απόδοση και την απόδοση της παραγωγής.

Ποιότητα και Αξιοπιστία

Η Semicorex εφαρμόζει αυστηρές διαδικασίες ποιοτικού ελέγχου σε όλη την κατασκευή για να εξασφαλίσει ακρίβεια διαστάσεων, συνέπεια υλικού και μακροπρόθεσμη αξιοπιστία. Κάθε δακτύλιος υποστήριξης παράγεται για να πληροί τα απαιτητικά πρότυπα της βιομηχανίας ημιαγωγών, όπου η απόδοση των εξαρτημάτων επηρεάζει άμεσα τη σταθερότητα της διαδικασίας και την παραγωγικότητα του εξοπλισμού.
