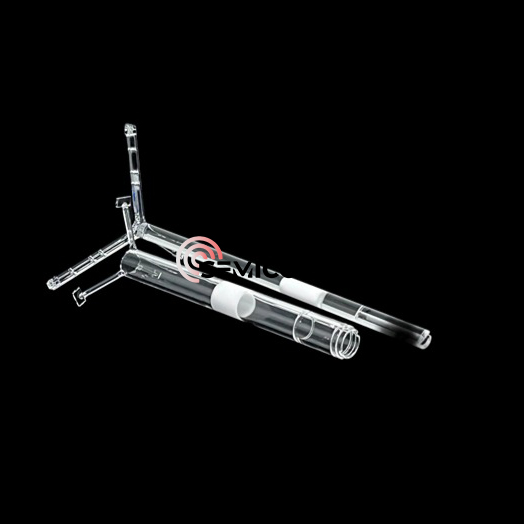

Υποστήριξη Susceptor Quartz

Στο αυστηρό περιβάλλον της κατασκευής ημιαγωγών, η διαφορά μεταξύ μιας παρτίδας υψηλής απόδοσης και μιας δαπανηρής αστοχίας έγκειται συχνά στη μικροσκοπική ακρίβεια της τοποθέτησης του πλακιδίου. Το Semicorex Quartz Susceptor Support Shaft (κοινώς αναφέρεται ως Επιταξιακός Άξονας Χαλαζία) χρησιμεύει ως η κυριολεκτική ραχοκοκαλιά των διεργασιών εναπόθεσης χημικών ατμών (CVD) και επιταξιακής ανάπτυξης. Σχεδιασμένο για να αντέχει σε ακραίες θερμικές κλίσεις και χημική έκθεση, αυτό το εξάρτημα είναι κρίσιμο για τη ρευστή, την κατακόρυφη κίνηση και την περιστροφή των υποδοχέων ή των φορέων γκοφρέτας.

Ο ρόλος του χαλαζία στις επιταξιακές διεργασίες

Η επιταξιακή διαδικασία απαιτεί θερμοκρασίες που συχνά υπερβαίνουν τους 1000°C και ένα περιβάλλον απαλλαγμένο ακόμη και από την παραμικρή μεταλλική μόλυνση. Τα τυποποιημένα υλικά θα αποτυγχάνουν ή θα εξέρχονται αέριο υπό αυτές τις συνθήκες. Η υποστήριξή μας Quartz Susceptor κατασκευάζεται από συνθετικό λιωμένο πυρίτιο εξαιρετικά υψηλής καθαρότητας, διασφαλίζοντας:

Εξαιρετική θερμική σταθερότητα:Υψηλή αντοχή σε θερμικό σοκ, αποτρέποντας το ράγισμα κατά τη διάρκεια γρήγορων κύκλων θέρμανσης και ψύξης.

Χημική αδράνεια:Δεν αντιδρά με πρόδρομα αέρια και καθαριστικά, διατηρώντας την ακεραιότητα της γκοφρέτας ημιαγωγών.

Ελάχιστη μόλυνση:Με τα επίπεδα ακαθαρσιών μετρημένα σε μέρη ανά εκατομμύριο (ppm), αποτρέπει το «ντόπινγκ» της ατμόσφαιρας με ανεπιθύμητα στοιχεία.

Βασικές Λειτουργίες & Τεχνικά Πλεονεκτήματα

Η κύρια λειτουργία της υποστήριξης Susceptor Quartz είναι να διευκολύνει την κατακόρυφη και περιστροφική κίνηση του susceptor—της πλάκας που συγκρατεί τη γκοφρέτα ημιαγωγών.

1. Κατακόρυφη τοποθέτηση ακριβείας

Σε έναν τυπικό αντιδραστήρα, η απόσταση μεταξύ της επιφάνειας του πλακιδίου και της εισόδου αερίου καθορίζει την ομοιομορφία του φιλμ. Οι άξονες χαλαζία μας είναι κατεργασμένοι με ανοχές κάτω του χιλιοστού. Αυτό επιτρέπει στο σύστημα ελέγχου κίνησης του εξοπλισμού να ανυψώνει ή να χαμηλώνει τον υποδοχέα με απόλυτη επαναληψιμότητα, διασφαλίζοντας ότι κάθε γκοφρέτα σε μια περίοδο παραγωγής έχει την ίδια δυναμική ροής αερίου.

2. Απρόσκοπτη κίνηση και μεταφορά

Η αποτελεσματικότητα στην παραγωγή μεγάλου όγκου (HVM) εξαρτάται από την ταχύτητα χειρισμού της γκοφρέτας. Ο σχεδιασμός τύπου φύλλου και οι ενισχυμένες δομικές νευρώσεις του άξονα στήριξης διασφαλίζουν ότι μπορεί να φέρει το βάρος βαρέως γραφίτη ήεπικαλυμμένοι με καρβίδιο του πυριτίου (SiC).χωρίς να λυγίζει ή να δονείται. Αυτή η σταθερότητα είναι απαραίτητη για την ταχεία μεταφορά δειγμάτων μεταξύ διαφορετικών θαλάμων επεξεργασίας ή σταθμών εργασίας, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας.

3. Βελτιστοποιημένη Θερμομόνωση

Ενώ ο υποδοχέας πρέπει να είναι ζεστός, τα μηχανικά εξαρτήματα από κάτω συχνά πρέπει να παραμένουν πιο δροσερά.Χαλαζίαςδρα ως φυσικός θερμομονωτής. Η κοίλη δομή του άξονα που μοιάζει με σωλήνα μειώνει τη διαδρομή αγωγιμότητας της θερμότητας, προστατεύοντας τον κινητήρα και τις σφραγίδες κενού που βρίσκονται στη βάση του αντιδραστήρα.
