Τσοκ κενού από πορώδες αλουμίνα

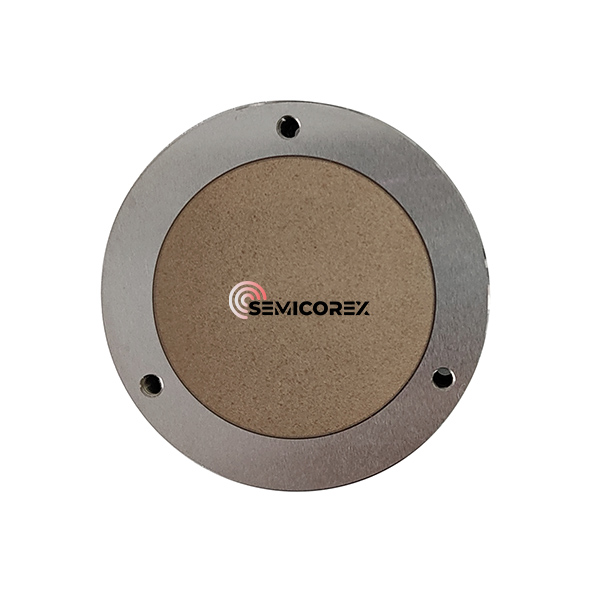

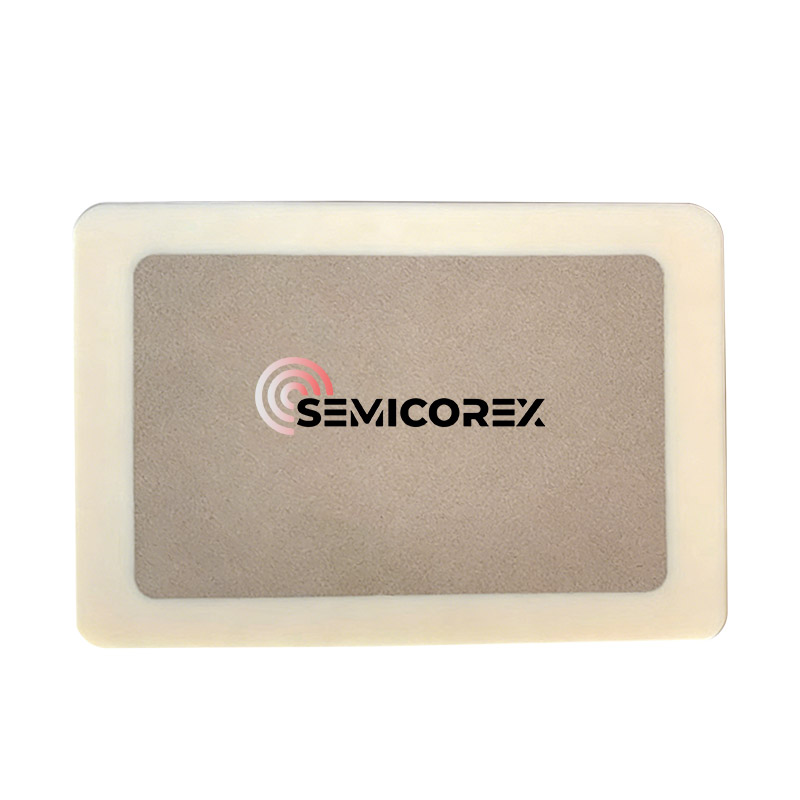

Το τσοκ κενού Semicorex Porous Alumina είναι η πλατφόρμα μεταφοράς για τη στερέωση των προϊόντων χρησιμοποιώντας την αρχή της αναρρόφησης κενού, το μέρος του κενού μεταφοράς είναι συνήθως η πορώδης κεραμική πλάκα αλουμίνας. Η πορώδης κεραμική πλάκα είναι ενσωματωμένη στην αντίθετη οπή στη βάση, η περίμετρός της είναι κολλημένη και σφραγισμένη στη βάση και η βάση επεξεργάζεται με πυκνά κεραμικά ή μεταλλικά υλικά. Κάτω από την μείον πίεση στο περιβάλλον εργασίας, το τσοκ συνδέεται με την αντλία κενού μέσω της πορώδους δομής μέσα στην κεραμική πλάκα για να τραβήξει αέρα, κάνοντας την περιοχή κάτω από τη γκοφρέτα να σχηματίζει μια περιοχή κενού πολύ χαμηλότερη από την εξωτερική ατμοσφαιρική πίεση. Υπό την επίδραση της ισχυρής διαφοράς πίεσης, η γκοφρέτα στερεώνεται σταθερά στην επιφάνεια του τσοκ. Τυπικά, όσο υψηλότερος είναι ο βαθμός κενού κάτω από τη γκοφρέτα, τόσο πιο σφιχτή είναι η πρόσφυση μεταξύ του τσοκ και του τεμαχίου εργασίας και τόσο ισχυρότερη είναι η δύναμη προσρόφησης.

Στη βιομηχανία ημιαγωγών και μικροηλεκτρονικών, η ακρίβεια δεν είναι απλώς μια απαίτηση - είναι το πρότυπο. Το τσοκ κενού από πορώδες αλουμίνα (γνωστό και ως κεραμικό τσοκ κενού) είναι ένα κρίσιμο εξάρτημα που έχει σχεδιαστεί για να παρέχει ομοιόμορφη αναρρόφηση που δεν σφραγίζει τα ευαίσθητα υποστρώματα κατά τις διαδικασίες λιθογραφίας, επιθεώρησης και κοπής σε κύβους.

Τι είναι ένα τσοκ κενού από πορώδες αλουμίνα;

Σε αντίθεση με τα παραδοσιακά μεταλλικά τσοκ που χρησιμοποιούν κατεργασμένα αυλάκια για τη δημιουργία αναρρόφησης, ένα πορώδες κεραμικό τσοκ χρησιμοποιεί μια εξειδικευμένη μικροσκοπική δομή πόρων. Αυτό επιτρέπει την ομοιόμορφη κατανομή της πίεσης κενού σε ολόκληρη την επιφάνεια του τεμαχίου προς κατεργασία, αποτρέποντας το "σκάσιμο" ή την παραμόρφωση που παρατηρείται συχνά με σχέδια με αυλακώσεις.

Βασικές Τεχνικές Προδιαγραφές

Για να κατανοήσουμε την απόδοση αυτών των εξαρτημάτων, εξετάζουμε τις ιδιότητες του υλικού του Al2O3 υψηλής καθαρότητας:

Γιατί να επιλέξετε την πορώδη αλουμίνα από τα παραδοσιακά υλικά;

1. Ανώτερη επιπεδότητα και ομοιομορφία

Η μικροσκοπική δομή πόρων διασφαλίζει ότι η δύναμη κενού εφαρμόζεται στο 100% της περιοχής επαφής. Σύμφωνα με τα δεδομένα της βιομηχανίας, η ομοιόμορφη αναρρόφηση μειώνει την πίεση του πλακιδίου έως και 40% σε σύγκριση με τα παραδοσιακά τσοκ από ανοξείδωτο χάλυβα με αυλακώσεις.

2. Υψηλή θερμική σταθερότητα

Τα κεραμικά αλουμίνας διαθέτουν χαμηλό συντελεστή θερμικής διαστολής (CTE). Σε επεξεργασία υψηλής θερμοκρασίας ή επιθεώρηση με λέιζερ, το τσοκ διατηρεί τις διαστάσεις του, διασφαλίζοντας ότι το βάθος εστίασης παραμένει σταθερό.

3. ESD και έλεγχος μόλυνσης

Η αλουμίνα υψηλής καθαρότητας είναι χημικά αδρανής και φυσικά ανθεκτική στη διάβρωση. Επιπλέον, μπορούν να εφαρμοστούν εξειδικευμένες επικαλύψεις "Μαύρης αλουμίνας" ή αντιστατικές επικαλύψεις για την πρόληψη της Ηλεκτροστατικής Εκφόρτισης (ESD), η οποία ευθύνεται για σχεδόν το 25% της απώλειας απόδοσης ημιαγωγών σε ορισμένα περιβάλλοντα.

Βασικές Εφαρμογές στη Βιομηχανία Υψηλής Τεχνολογίας

Επεξεργασία γκοφρέτας ημιαγωγών

Η κύρια περίπτωση χρήσης είναι στη φωτολιθογραφία και την ανίχνευση βάφερ. Η εξαιρετική επιπεδότητα (<2μm) διασφαλίζει ότι η γκοφρέτα παραμένει εντός του στενού βάθους πεδίου των προηγμένων οπτικών συστημάτων.

Παραγωγή Ηλιακών Κυψελών Thin-Film

Για εύκαμπτα ή εξαιρετικά λεπτά υποστρώματα, τα παραδοσιακά κανάλια κενού μπορούν να προκαλέσουν φυσική βλάβη. Η "αναπνέουσα" επιφάνεια του πορώδους κεραμικού λειτουργεί ως απαλό μαξιλάρι αέρα ή πλάκα αναρρόφησης, προστατεύοντας τα εύθραυστα στρώματα.

Τρίψιμο οπτικού φακού

Η πορώδης αλουμίνα χρησιμοποιείται για τη συγκράτηση των φακών κατά τη διάρκεια της λείανσης ακριβείας, όπου τυχόν κραδασμοί ή ανομοιόμορφη πίεση θα οδηγούσαν σε οπτικές εκτροπές.

Συχνές Ερωτήσεις (FAQ)

Ε1: Πώς καθαρίζετε ένα τσοκ κενού από πορώδες αλουμίνα;

Α: Ο καθαρισμός είναι ζωτικής σημασίας για τη διατήρηση της αναρρόφησης. Συνιστούμε τη χρήση καθαρισμού με υπερήχους σε απιονισμένο νερό ή εξειδικευμένους διαλύτες. Επειδή η αλουμίνα είναι χημικά σταθερή, μπορεί να αντέξει τα περισσότερα όξινα ή αλκαλικά καθαριστικά. Βεβαιωθείτε ότι το τσοκ έχει ψηθεί στεγνό για να αφαιρέσετε την υγρασία από τους πόρους.

Ε2: Μπορεί το μέγεθος των πόρων να προσαρμοστεί για συγκεκριμένα υποστρώματα;

Α: Ναι. Οι μικρότεροι πόροι (περίπου 10μm - 20μm) είναι καλύτεροι για εξαιρετικά λεπτές μεμβράνες για την αποφυγή "εκτύπωσης", ενώ οι μεγαλύτεροι πόροι προσφέρουν μεγαλύτερη ροή αέρα για βαρύτερα ή πιο πορώδη τεμάχια εργασίας.

Ε3: Ποια είναι η μέγιστη θερμοκρασία λειτουργίας;

Α: Ενώ το ίδιο το κεραμικό μπορεί να αντέξει θερμοκρασίες που υπερβαίνουν τους 1500℃, το συγκρότημα τσοκ κενού (συμπεριλαμβανομένων των σφραγίδων και των περιβλημάτων) βαθμολογείται συνήθως για έως και 250℃ έως 400℃ ανάλογα με τη μέθοδο συγκόλλησης.
