SiGe και Si Selective Etching Technology

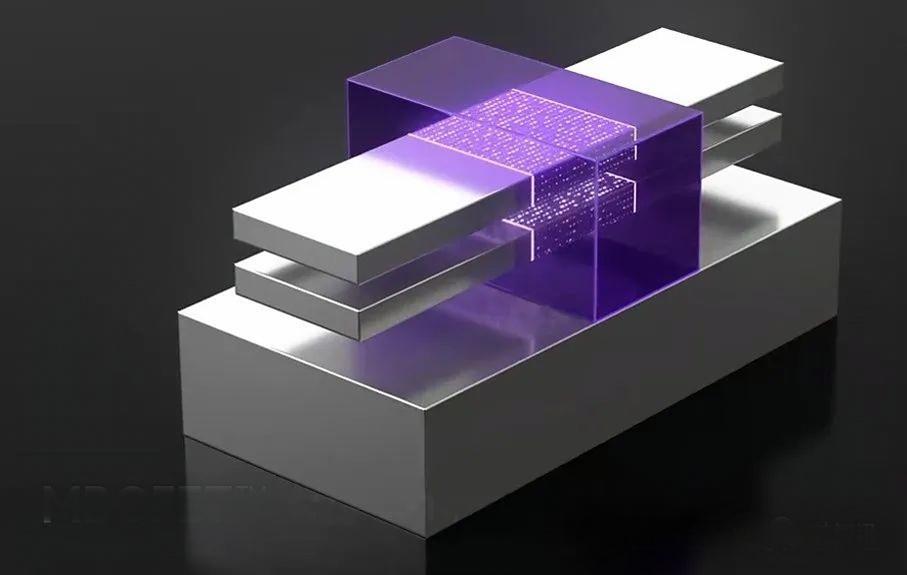

Το Gate-All-Around FET (GAAFET), ως αρχιτεκτονική τρανζίστορ επόμενης γενιάς που ετοιμάζεται να αντικαταστήσει το FinFET, έχει συγκεντρώσει σημαντική προσοχή για την ικανότητά του να παρέχει ανώτερο ηλεκτροστατικό έλεγχο και βελτιωμένη απόδοση σε μικρότερες διαστάσεις. Ένα κρίσιμο βήμα στην κατασκευή GAAFET τύπου n περιλαμβάνει την υψηλή επιλεκτικότηταχαλκογραφίαστοίβες SiGe:Si πριν από την εναπόθεση εσωτερικών διαχωριστών, δημιουργώντας νανοφύλλα πυριτίου και κανάλια απελευθέρωσης.

Αυτό το άρθρο εμβαθύνει στην επιλεκτικήτεχνολογίες χάραξηςεμπλέκεται σε αυτή τη διαδικασία και εισάγει δύο νέες μεθόδους χάραξης - χάραξη χωρίς πλάσμα υψηλής οξειδωτικού αερίου και χάραξη ατομικού στρώματος (ALE) - οι οποίες προσφέρουν νέες λύσεις για την επίτευξη υψηλής ακρίβειας και επιλεκτικότητας στη χάραξη SiGe.

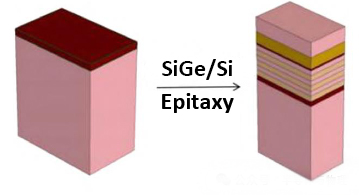

SiGe Superlattice Layers σε δομές GAA

Στο σχεδιασμό των GAAFET, για τη βελτίωση της απόδοσης της συσκευής, εναλλάσσονται επίπεδα Si και SiGeεπιταξιακά αναπτυχθεί σε υπόστρωμα πυριτίου, σχηματίζοντας μια πολυστρωματική δομή γνωστή ως υπερπλέγμα. Αυτά τα στρώματα SiGe όχι μόνο προσαρμόζουν τη συγκέντρωση του φορέα αλλά βελτιώνουν επίσης την κινητικότητα των ηλεκτρονίων εισάγοντας στρες. Ωστόσο, στα επόμενα βήματα της διαδικασίας, αυτά τα στρώματα SiGe πρέπει να αφαιρεθούν με ακρίβεια ενώ διατηρούνται τα στρώματα πυριτίου, απαιτώντας εξαιρετικά επιλεκτικές τεχνολογίες χάραξης.

Μέθοδοι Επιλεκτικής Χαλκογραφίας SiGe

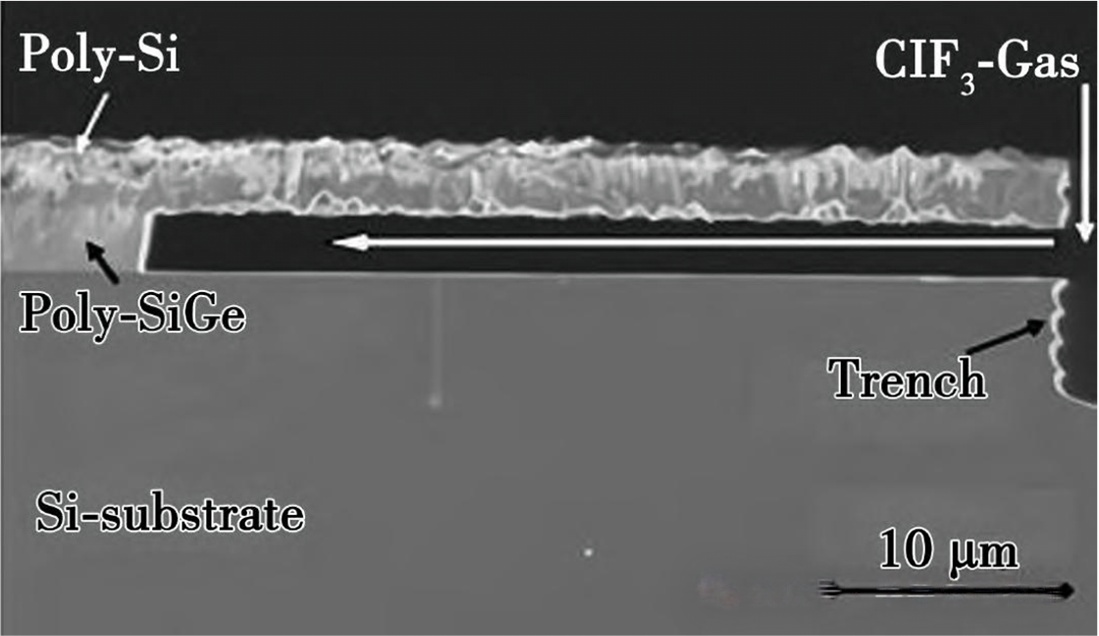

Χαλκογραφία χωρίς πλάσμα υψηλής οξειδωτικού αερίου

Η επιλογή του αερίου ClF3: Αυτή η μέθοδος χάραξης χρησιμοποιεί εξαιρετικά οξειδωτικά αέρια με εξαιρετική εκλεκτικότητα, όπως το ClF3, επιτυγχάνοντας λόγο επιλεκτικότητας SiGe:Si 1000-5000. Μπορεί να ολοκληρωθεί σε θερμοκρασία δωματίου χωρίς να προκαλέσει βλάβη στο πλάσμα.

Απόδοση σε χαμηλή θερμοκρασία: Η βέλτιστη θερμοκρασία είναι περίπου 30°C, επιτυγχάνοντας χάραξη υψηλής επιλεκτικότητας σε συνθήκες χαμηλής θερμοκρασίας, αποφεύγοντας πρόσθετες θερμικές αυξήσεις προϋπολογισμού, που είναι ζωτικής σημασίας για τη διατήρηση της απόδοσης της συσκευής.

Ξηρό περιβάλλον: Ολόκληροδιαδικασία χάραξηςδιεξάγεται υπό εντελώς ξηρές συνθήκες, εξαλείφοντας τον κίνδυνο πρόσφυσης της δομής.

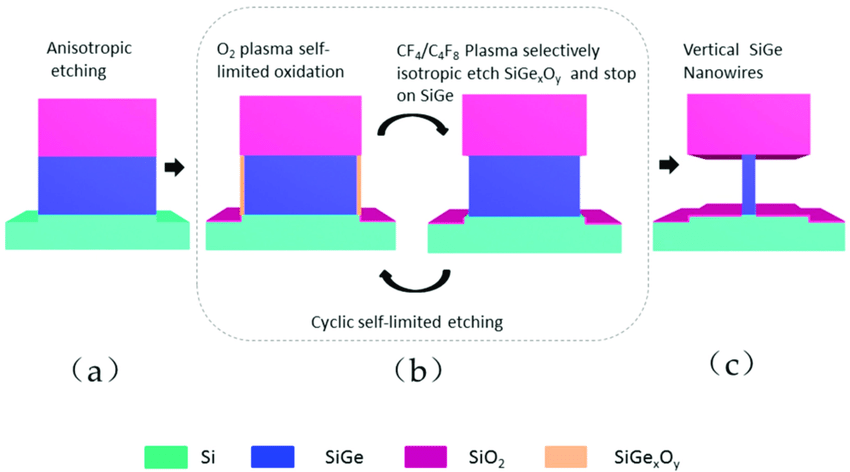

Χαλκογραφία ατομικού στρώματος (ALE)

Αυτοπεριοριζόμενα χαρακτηριστικά: Το ALE είναι ένα κυκλικό δύο σταδίωντεχνολογία χάραξης, όπου πρώτα τροποποιείται η επιφάνεια του προς χάραξη υλικού και στη συνέχεια αφαιρείται το τροποποιημένο στρώμα χωρίς να επηρεάζονται τα μη τροποποιημένα μέρη. Κάθε βήμα είναι αυτοπεριοριζόμενο, εξασφαλίζοντας ακρίβεια στο επίπεδο της αφαίρεσης λίγων ατομικών στρωμάτων κάθε φορά.

Κυκλική χάραξη: Τα δύο προαναφερθέντα βήματα επαναλαμβάνονται σε κύκλους μέχρι να επιτευχθεί το επιθυμητό βάθος χάραξης. Αυτή η διαδικασία επιτρέπει στο ALE να επιτύχειχάραξη ακριβείας ατομικού επιπέδουσε μικρού μεγέθους κοιλότητες στα εσωτερικά τοιχώματα.

Εμείς στη Semicorex ειδικευόμαστε σεΔιαλύματα γραφίτη επικαλυμμένα με SiC/TaCεφαρμόζεται στις Διαδικασίες Χαλκογραφίας στην κατασκευή ημιαγωγών, εάν έχετε οποιεσδήποτε ερωτήσεις ή χρειάζεστε πρόσθετες λεπτομέρειες, μη διστάσετε να επικοινωνήσετε μαζί μας.
