Τι είναι η διαδικασία διάχυσης

Το ντόπινγκ συνεπάγεται την εισαγωγή μιας δόσης ακαθαρσιών σε υλικά ημιαγωγών για να αλλάξει τις ηλεκτρικές τους ιδιότητες. Η διάχυση και η εμφύτευση ιόντων είναι δύο μέθοδοι ντόπινγκ. Η πρόωρη πρόσμεση του ντόπινγκ ολοκληρώθηκε κυρίως μέσω της διάχυσης υψηλής θερμοκρασίας.

Ατόμων διάχυσης ατόμων ακαθαρσίας στην επιφάνεια ενόςυποστρώμααπό πηγή ατμών ή οξείδιο του ντόπιου. Η συγκέντρωση ακαθαρσίας μειώνεται μονοτονικά από την επιφάνεια στο όγκο και η κατανομή της ακαθαρσίας καθορίζεται κυρίως από τη θερμοκρασία και το χρόνο διάχυσης. Η εμφύτευση ιόντων περιλαμβάνει την έγχυση ιόντων ντόπιου στον ημιαγωγό χρησιμοποιώντας μια δέσμη ιόντων. Η συγκέντρωση ακαθαρσίας έχει μια μέγιστη κατανομή εντός του ημιαγωγού και η κατανομή της ακαθαρσίας καθορίζεται από τη δόση ιόντων και την ενέργεια εμφύτευσης.

Κατά τη διάρκεια της διαδικασίας διάχυσης, το δίσκο τοποθετείται τυπικά σε ένα αυστηρά ελεγχόμενο από θερμοκρασία σωλήνα φούρνου υψηλής θερμοκρασίας και ένα μίγμα αερίου που περιέχει το επιθυμητό dopant εισάγεται. Για τις διεργασίες διάχυσης SI, το βόριο είναι το πιο συχνά χρησιμοποιούμενο dopant τύπου Ρ, ενώ ο φωσφόρος είναι ο πιο συχνά χρησιμοποιούμενος dopant τύπου Ν. (Για την εμφύτευση ιόντων SIC, το ντόπιο τύπου Ρ είναι συνήθως βόριο ή αλουμίνιο, και το ντόπιο τύπου Ν είναι συνήθως άζωτο.)

Η διάχυση σε ημιαγωγούς μπορεί να θεωρηθεί ως η ατομική κίνηση των ατόμων του ντόπου στο πλέγμα του υποστρώματος μέσω κενών θέσεων ή διάμεσων ατόμων.

Σε υψηλές θερμοκρασίες, τα άτομα πλέγματος δονείται κοντά στις θέσεις ισορροπίας τους. Τα άτομα σε θέσεις πλέγματος έχουν κάποια πιθανότητα να αποκτήσουν αρκετή ενέργεια για να μετακινηθούν από τις θέσεις ισορροπίας τους, δημιουργώντας ενδιάμεσα άτομα. Αυτό δημιουργεί μια κενή θέση στον αρχικό ιστότοπο. Όταν ένα κοντινό άτομο ακαθαρσίας καταλαμβάνει μια κενή περιοχή, αυτό ονομάζεται διάχυση κενής θέσης. Όταν ένα διάμεσο άτομο μετακινείται από τη μια τοποθεσία στην άλλη, ονομάζεται διάμεση διάχυση. Τα άτομα με μικρότερες ατομικές ακτίνες γενικά αντιμετωπίζουν διάχυση διάχυσης. Ένας άλλος τύπος διάχυσης εμφανίζεται όταν τα διάμεσο άτομο μετατοπίζουν άτομα από κοντινές θέσεις πλέγματος, πιέζοντας ένα άτομο αντικατάστασης ακαθαρσίας στην ενδιάμεση περιοχή. Αυτό το άτομο επαναλαμβάνει αυτή τη διαδικασία, επιταχύνοντας σημαντικά τον ρυθμό διάχυσης. Αυτό ονομάζεται διάχυση push-fill.

Οι κύριοι μηχανισμοί διάχυσης των Ρ και Β στο SI είναι η διάχυση κενής θέσης και η διάχυση της διάχυσης ώθησης.

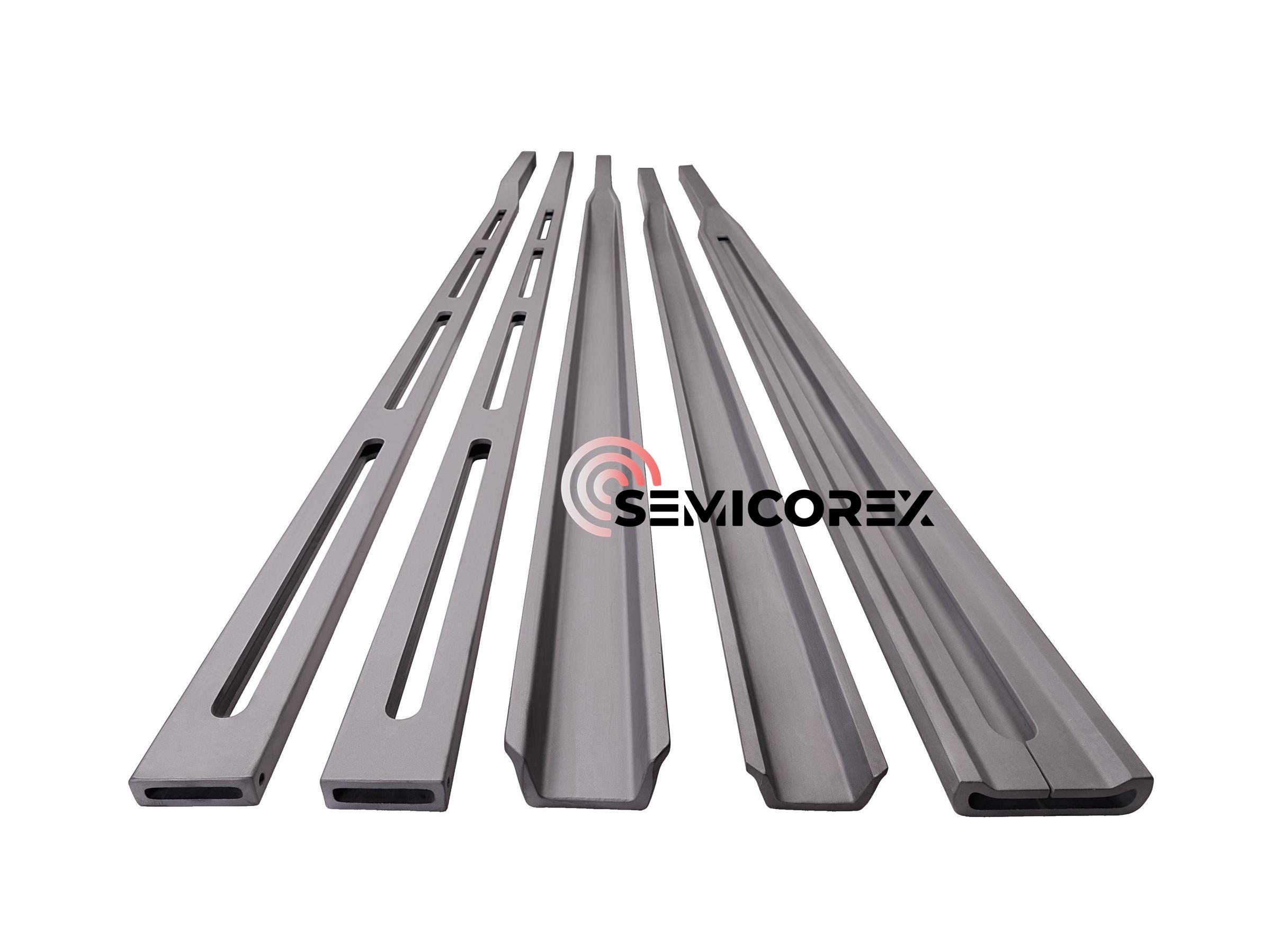

Το Semicorex προσφέρει προσαρμοσμένο σε υψηλή καθαρότηταΣυστατικά sicστη διαδικασία διάχυσης. Εάν έχετε οποιεσδήποτε ερωτήσεις ή χρειάζεστε επιπλέον λεπτομέρειες, μην διστάσετε να έρθετε σε επαφή μαζί μας.
