Καλούπι γραφίτη από γυαλί θερμής κάμψης

Λόγω της μοναδικής κρυσταλλικής δομής του, το καλούπι Semicorex Hot-bent Glass Graphite Mold διαθέτει μια σειρά ειδικών ιδιοτήτων, όπως αντοχή σε υψηλή θερμοκρασία, θερμική αγωγιμότητα, ηλεκτρική αγωγιμότητα, εξαιρετική αντοχή σε κραδασμούς, λιπαντικότητα, καλή χημική σταθερότητα και αντοχή στη διάβρωση.

1. Αντίσταση σε υψηλές θερμοκρασίες:Γραφίτηςέχει εξαιρετικά υψηλό σημείο τήξης, 3850±50 βαθμούς Κελσίου στο κενό. Σε αντίθεση με τα τυπικά υλικά ανθεκτικά στις υψηλές θερμοκρασίες, ο γραφίτης δεν μαλακώνει με την αύξηση της θερμοκρασίας. στην πραγματικότητα αυξάνεται η δύναμή του.

2. Θερμική και ηλεκτρική αγωγιμότητα: Ο γραφίτης παρουσιάζει εξαιρετική θερμική και ηλεκτρική αγωγιμότητα. Η θερμική του αγωγιμότητα είναι αντίθετη από αυτή των περισσότερων μετάλλων, έχοντας πολύ υψηλό συντελεστή θερμικής αγωγιμότητας σε θερμοκρασία δωματίου.

Ο γραφίτης έχει εξαιρετικά υψηλή θερμική αγωγιμότητα, περίπου το ένα τρίτο αυτής του χαλκού, το μισό από το αλουμίνιο και το διπλάσιο του χάλυβα σε θερμοκρασία δωματίου.

3. Εξαιρετική αντίσταση σε θερμικό σοκ: Ο γραφίτης εμφανίζει ανισότροπη διαστολή, με αποτέλεσμα ένα μικρό μακροσκοπικό συντελεστή διαστολής. Υπό απότομες αλλαγές θερμοκρασίας, η αλλαγή όγκου του γραφίτη είναι ελάχιστη. Σε συνδυασμό με την εξαιρετική θερμική του αγωγιμότητα, ο γραφίτης επιδεικνύει εξαιρετική αντοχή στο θερμικό σοκ.

4. Λιπαντικός γραφίτης: Η δομή του ενδιάμεσου στρώματος χαρακτηρίζεται από δυνάμεις van der Waals, με αποτέλεσμα να δημιουργεί αδύναμη σύνδεση και να του προσδίδει λιπαντικές ιδιότητες. Η λιπαντικότητα του γραφίτη εξαρτάται από το μέγεθος των νιφάδων γραφίτη. Οι μεγαλύτερες νιφάδες έχουν ως αποτέλεσμα χαμηλότερο συντελεστή τριβής και καλύτερη λιπαντικότητα.

5. Καλή χημική σταθερότητα και αντοχή στη διάβρωση: Ο γραφίτης παρουσιάζει εξαιρετική χημική σταθερότητα σε θερμοκρασία δωματίου και δεν επηρεάζεται από ισχυρά οξέα, ισχυρά αλκάλια και οργανικούς διαλύτες. διαθέτει επίσης εξαιρετικά ισχυρή αντοχή στη διάβρωση.

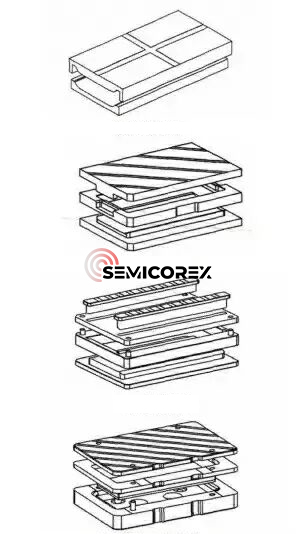

Τα κοινά σχέδια καλουπιών γραφίτη από γυαλί ζεστού λυγισμού περιλαμβάνουν σχέδια δύο, τριών, πολλαπλών και πολλαπλών λειτουργιών με γυάλινες χάντρες. Γενικά, το μονόκυρτο γυαλί χρησιμοποιεί σχέδια δύο ή τριών τρόπων λειτουργίας, ενώ το διπλό καμπύλο ή πιο πολύπλοκο κυρτό γυαλί χρησιμοποιεί σχέδια πολλαπλών ή πολλαπλών λειτουργιών με γυάλινες χάντρες.

Το ποσοστό απόδοσης του τρισδιάστατου καυτού γυαλιού παραμένει ένας σημαντικός πονοκέφαλος για τους περισσότερους κατασκευαστές. Ένας σημαντικός παράγοντας που επηρεάζει την απόδοση είναι το pitting, το οποίο γενικά αποδίδεται σε τρεις κύριες αιτίες:

1) Το καλούπι γραφίτη από γυαλί καυτής καμπύλης δεν πληροί τις απαιτήσεις θερμής κάμψης. Το μέγεθος των σωματιδίων του (γενικά απαιτείται να είναι 4μm ή μικρότερο) είναι πολύ μεγάλο, με αποτέλεσμα ορατούς πόρους. Αφού μαλακώσει το γυαλί, αυτά τα μεγάλα σωματίδια και οι πόροι δημιουργούν εύκολα εξογκώματα.

2) Η σκόνη γραφίτη απορρίπτεται υπερβολικά λόγω των πρώτων υλών, της επεξεργασίας και του περιβάλλοντος χρήσης. Αυτά τα σωματίδια σκόνης παγιδεύονται μεταξύ των επιφανειών διαμόρφωσης, προκαλώντας εξογκώματα στο γυαλί.

3) Κατά την καυτή κάμψη, τα αέρια διαφεύγουν από το γυαλί και ο γραφίτης σε υψηλές θερμοκρασίες. Εάν το αέριο διαφεύγει κακώς, εμφανίζονται πιο αισθητά χτυπήματα σε περιοχές με υψηλές εκπομπές αερίων.

Και οι τρεις αιτίες απαιτούν σχολαστικό έλεγχο της επιλογής, της επεξεργασίας, της αποθήκευσης και της χρήσηςγραφίτης.Η τρίτη αιτία μπορεί να αντιμετωπιστεί μέσω βελτιώσεων στο σχεδιασμό του καλουπιού, ειδικά με την προσθήκη συγκεκριμένων οπών εξαερισμού ή καναλιών εξαερισμού. Ο σχεδιασμός των καναλιών εξαερισμού ακολουθεί δύο αρχές: εξασφάλιση ομαλής ροής αέρα μεταξύ του θαλάμου διαμόρφωσης και του εξωτερικού περιβάλλοντος και ελαχιστοποίηση της εισόδου μεγάλων ξένων σωματιδίων στον θάλαμο διαμόρφωσης.

Το καλούπι γραφίτη γυαλιού Semicorex έχει μεγάλη εμπειρία και μια τεχνική ομάδα που μπορεί να λύσει αυτό το πρόβλημα στο μέγιστο δυνατό βαθμό για να επιτύχει τους επιθυμητούς στόχους του πελάτη.
