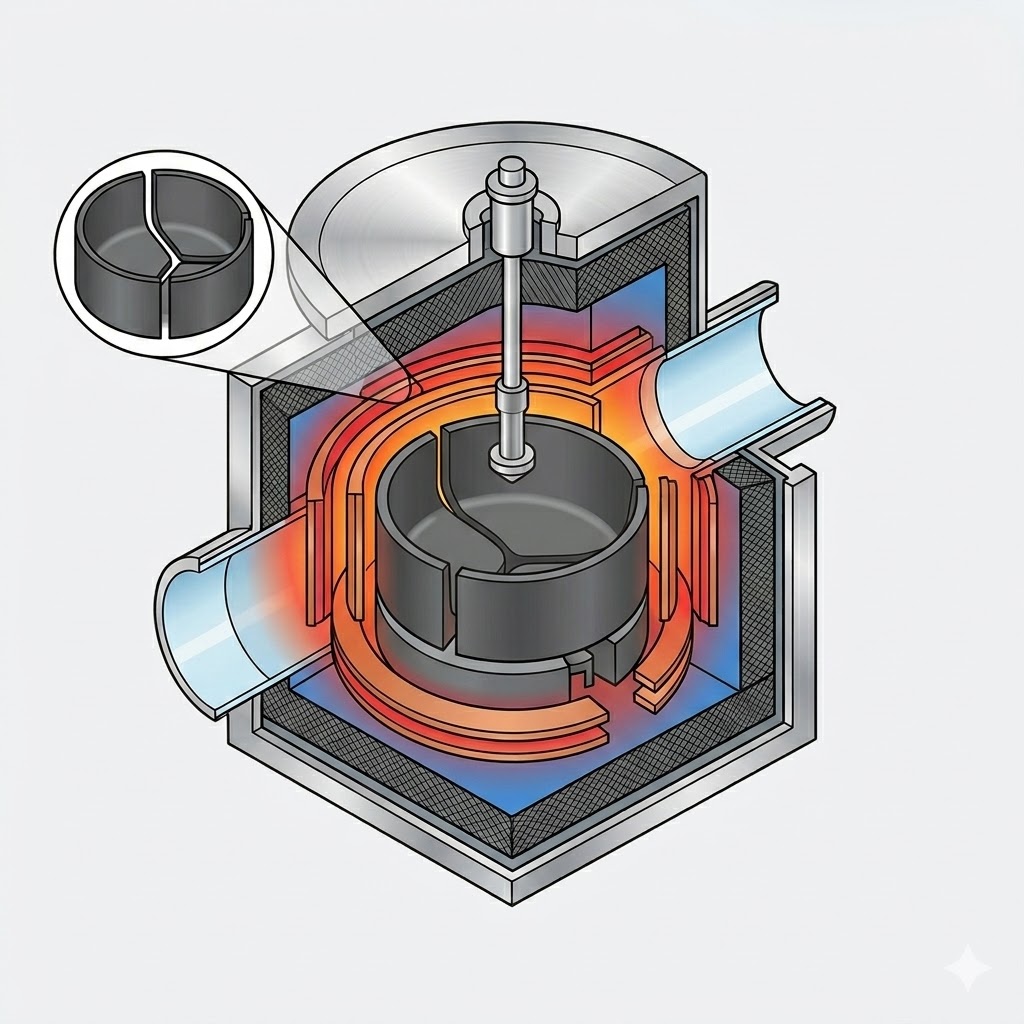

Σύστημα θερμικού πεδίου με βάση τον άνθρακα

1. Ο ρόλος των θερμικών πεδίων με βάση τον άνθρακα έχει εξελιχθεί από μονωτικά στοιχεία σε ρυθμιστές παραθύρων διεργασίας

Η αξία ενός θερμικού πεδίου με βάση τον άνθρακα εκτείνεται πολύ πέρα ​​από την παραδοσιακή θερμομόνωση. Στα σύγχρονα συστήματα ανάπτυξης κρυστάλλων, λειτουργεί ως μια ολοκληρωμένη πλατφόρμα ελέγχου διεργασιών που επηρεάζει άμεσα την ποιότητα, την παραγωγικότητα και το λειτουργικό κόστος των κρυστάλλων. Οι βασικές του λειτουργίες μπορούν να συνοψιστούν σε τέσσερα επίπεδα:

Οι δημοσίως διαθέσιμες προδιαγραφές εξοπλισμού δείχνουν ότι η τεχνολογία ανάπτυξης κρυστάλλων φωτοβολταϊκών Czochralski (CZ) έχει εισέλθει σε ένα νέο στάδιο που χαρακτηρίζεται από μεγαλύτερους κλιβάνους, μεγαλύτερα θερμικά πεδία, αυξημένη ικανότητα φόρτισης, έξυπνο τράβηγμα κρυστάλλων και προηγμένο έλεγχο χαμηλής περιεκτικότητας σε οξυγόνο.

Σύμφωνα με δημοσιευμένες προδιαγραφές, ορισμένα προηγμένα συστήματα ανάπτυξης κρυστάλλων διαθέτουν μέγεθος κύριου θαλάμου Φ1700 × 2100 mm και υποστηρίζουν θερμικά πεδία διαμέτρου έως 42 ίντσες. Τα συμβατά μεγέθη χωνευτηρίου περιλαμβάνουν 33, 37, 40 και 42 ίντσες, που αντιστοιχούν σε χωρητικότητα φόρτισης περίπου 700 kg, 1000 kg, 1200 kg και 1300 kg, αντίστοιχα.

Επιπλέον, αυτά τα συστήματα επιδεικνύουν σημαντικές βελτιώσεις στη λειτουργική απόδοση, συμπεριλαμβανομένων:

· Κατανάλωση ισχύος σταθερής διαμέτρου έως και 42 kW

· Κατανάλωση νερού ψύξης έως 20 m³/h

· Ημερήσια παραγωγή κρυστάλλων άνω των 200 kg

· Συμβατότητα με την τεχνολογία Continuous Czochralski (CCz) και τις διαμορφώσεις ανάπτυξης κρυστάλλων που υποστηρίζονται από μαγνητικό πεδίο

Αυτές οι εξελίξεις δείχνουν ότι ο σχεδιασμός του θερμικού πεδίου έχει γίνει ένας κρίσιμος παράγοντας για τον προσδιορισμό της ποιότητας των κρυστάλλων, της απόδοσης παραγωγής και του συνολικού κόστους κατασκευής.

2. Διαστάσεις Φούρνου

2.1 Φωτοβολταϊκοί Κλίβανοι Μονού Κρυστάλλου CZ

Η κλιμάκωση των κλιβάνων ανάπτυξης κρυστάλλων CZ περιλαμβάνει πολύ περισσότερα από την απλή αύξηση των διαστάσεων του κλιβάνου. Ο επιτυχημένος σχεδιασμός κλιβάνου μεγάλης κλίμακας απαιτεί συντονισμένη βελτιστοποίηση των ακόλουθων παραμέτρων:

· Διάμετρος κύριου θαλάμου

· Ύψος βοηθητικού θαλάμου

· Διαστάσεις ανοίγματος λαιμού

· Μέγεθος χωνευτηρίου

· Διάκενο θερμικής ασπίδας

· Διεπαφές τροφοδοσίας

· Διαδρομές κενού και καυσαερίων

Η τυπική μηχανική λογική πίσω από το σχεδιασμό κλιβάνων μεγάλης κλίμακας συνοψίζεται παρακάτω:

Αρχική χωρητικότητα φόρτισης

Αυτό αναφέρεται στην ποσότητα της πρώτης ύλης που φορτώνεται στο χωνευτήριο κάθε φορά και καθορίζεται άμεσα από το μέγεθος του χωνευτηρίου. Οι διαθέσιμες στο κοινό προδιαγραφές εξοπλισμού συνήθως υποδεικνύουν χωρητικότητες που κυμαίνονται από 700 kg έως 1300 kg.

Συνολική χωρητικότητα φόρτισης ανά καμπάνια φούρνου

Αυτό περιλαμβάνει πολλαπλούς κύκλους επαναφόρτισης ή συνεχείς λειτουργίες τροφοδοσίας κατά τη διάρκεια μιας πλήρους παραγωγής. Ως αποτέλεσμα, το συνολικό υλικό που υποβάλλεται σε επεξεργασία κατά τη διάρκεια μιας εκστρατείας κλιβάνου μπορεί να είναι σημαντικά υψηλότερο από την αρχική χρέωση.

Για παράδειγμα, οι συγκρίσεις του κλάδου που γνωστοποιούνται στα δημόσια ενημερωτικά δελτία δείχνουν ότι:

· Ένα θερμικό πεδίο 32 ιντσών μπορεί να επεξεργαστεί έως και 3000 kg υλικού ανά καμπάνια φούρνου.

· Ένα θερμικό πεδίο 36 ιντσών μπορεί να επεξεργαστεί έως και 3500 κιλά υλικού ανά καμπάνια φούρνου.

Αυτές οι τιμές αντιπροσωπεύουν τη συνολική παραγωγή κατά τη διάρκεια ενός ολόκληρου κύκλου λειτουργίας και όχι την εφάπαξ ικανότητα φόρτωσης του χωνευτηρίου.

2.2 Φούρνοι ανάπτυξης κρυστάλλων SiC PVT

Η κλιμάκωση των κλιβάνων ανάπτυξης κρυστάλλων PVT καρβιδίου του πυριτίου (SiC) είναι πολύ πιο δύσκολη από τη μεγέθυνση συμβατικών συστημάτων CZ πυριτίου.

Σε αντίθεση με τη διαδικασία Czochralski, οι κρύσταλλοι SiC δεν αναπτύσσονται από τηγμένη φάση. Αντίθετα, η Physical Vapor Transport (PVT) βασίζεται στην εξάχνωση της σκόνης πηγής SiC σε εξαιρετικά υψηλές θερμοκρασίες. Τα παραγόμενα είδη ατμού μεταφέρονται κατά μήκος μιας αξονικής βαθμίδας θερμοκρασίας και στη συνέχεια κρυσταλλώνονται σε έναν σχετικά ψυχρότερο κρύσταλλο σπόρων SiC.

Μια μελέτη που δημοσιεύτηκε από τη Royal Society of Chemistry (RSC, 2026) σχετικά με την ανάπτυξη κρυστάλλων SiC PVT 150 mm περιγράφει το θερμικό σύστημα ως αποτελούμενο από πέντε κύρια συστατικά:

· Θερμομονωτική τσόχα

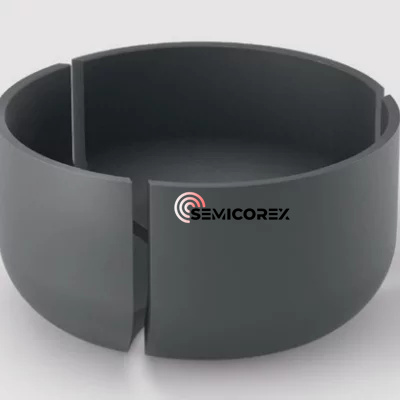

· Χωνευτήριο γραφίτη

· Σπόρος κρύσταλλος SiC

· Πηγαίο υλικό SiC

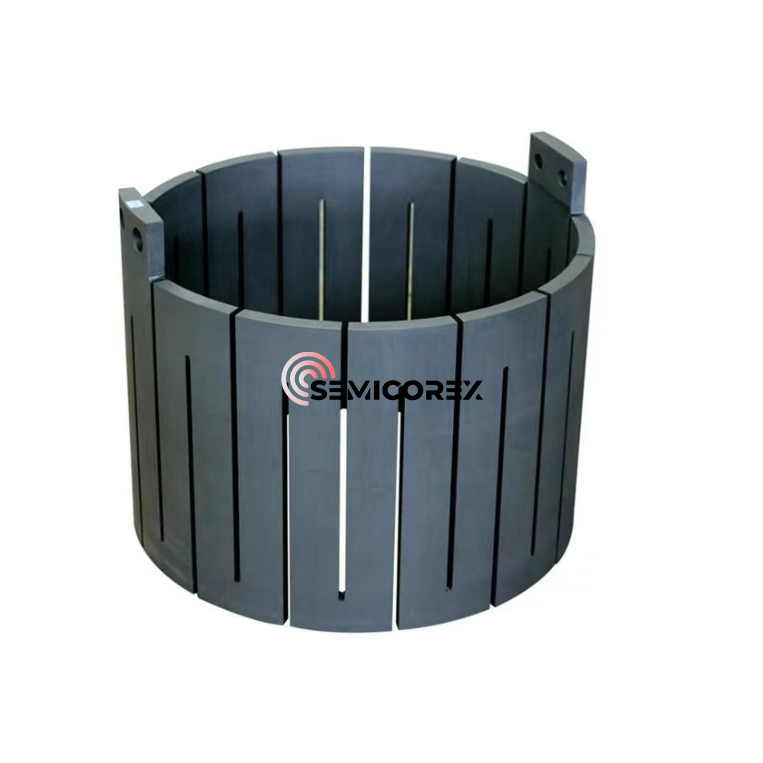

· Θερμάστρα αντίστασης

Κατά τη διάρκεια της ανάπτυξης των κρυστάλλων, η σκόνη πηγής εξαχνώνεται σε υψηλή θερμοκρασία, παράγοντας είδη φάσης ατμού που μεταναστεύουν προς τα πάνω κάτω από τη βαθμίδα θερμοκρασίας πριν εναποτεθούν στον κρύσταλλο σπόρων χαμηλότερης θερμοκρασίας για να σχηματίσουν έναν ενιαίο κρύσταλλο.

Κατά συνέπεια, η αύξηση του μεγέθους ενός φούρνου PVT SiC δεν είναι απλώς θέμα επίτευξης υψηλότερων θερμοκρασιών. Οι κύριες προκλήσεις της μηχανικής περιλαμβάνουν:

ένα. Διατήρηση επαρκούς αξονικής κλίσης θερμοκρασίαςνα οδηγεί συνεχώς τη διαδικασία εξάχνωσης-μεταφοράς-κρυστάλλωσης.

σι. Ελαχιστοποίηση ακτινικών διαβαθμίσεων θερμοκρασίαςγια τη μείωση της θερμικής καταπόνησης, την πρόληψη της ρωγμής των κρυστάλλων και την καταστολή του μετασχηματισμού του πολυτύπου.

ντο. Διατήρηση της σταθερότητας του θερμικού πεδίουκαθ' όλη τη διαδικασία ανάπτυξης καθώς η σκόνη πηγής καταναλώνεται σταδιακά.

ρε. Διατήρηση μιας ελεγχόμενης διεπαφής ανάπτυξης κρυστάλλωνκατά τη μετάβαση στην παραγωγή γκοφρέτας SiC 8 ιντσών και μελλοντικής 12 ιντσών.

Σε σύγκριση με την ανάπτυξη κρυστάλλων πυριτίου, το θερμικό πεδίο στα συστήματα PVT SiC πρέπει να παρέχει σημαντικά υψηλότερη σταθερότητα θερμοκρασίας και πιο ακριβή θερμικό έλεγχο, καθιστώντας τον σχεδιασμό θερμικών πεδίων μία από τις πιο κρίσιμες τεχνολογίες για την παραγωγή κρυστάλλων SiC μεγάλης διαμέτρου.

3. Κρίσιμη σύζευξη μεταξύ σχεδιασμού εξοπλισμού και απόδοσης θερμικού πεδίου

Η αλληλεπίδραση μεταξύ της διαμόρφωσης του κλιβάνου, του σχεδιασμού του θερμικού πεδίου, της ποιότητας των κρυστάλλων και του κόστους κατασκευής μπορεί να συνοψιστεί ως εξής:

Η συνεχής εξέλιξη του εξοπλισμού ανάπτυξης κρυστάλλων καταδεικνύει ότι το θερμικό πεδίο δεν είναι πλέον απλώς ένα παθητικό δομικό συγκρότημα. Αντίθετα, έχει γίνει ένα ολοκληρωμένο σύστημα ελέγχου διεργασιών που διέπει ταυτόχρονα τη μεταφορά θερμότητας, τη δυναμική των ρευστών, τη μεταφορά μάζας, την κατανομή ακαθαρσιών και την ποιότητα των κρυστάλλων.

Καθώς οι διάμετροι πλακιδίων συνεχίζουν να αυξάνονται και τα υλικά ημιαγωγών γίνονται πιο προηγμένα, τα μελλοντικά συστήματα θερμικών πεδίων θα βασίζονται όλο και περισσότερο στην ψηφιακή προσομοίωση, τη βελτιστοποίηση πολλαπλών φυσικών, τον έξυπνο έλεγχο θερμοκρασίας και τον προσαρμοσμένο σχεδιασμό εξαρτημάτων άνθρακα-γραφίτη για την επίτευξη υψηλότερης παραγωγικότητας, χαμηλότερης πυκνότητας ελαττωμάτων και βελτιωμένης απόδοσης κατασκευής.

Η Semicorex παρέχει ένα ολοκληρωμένο χαρτοφυλάκιο υψηλών επιδόσεωνγραφίτηςκαιχαλαζίαςεξαρτήματα για προηγμένα συστήματα θερμικού πεδίου που χρησιμοποιούνται σε εφαρμογές ανάπτυξης κρυστάλλων πυριτίου και SiC. Τα προϊόντα μας έχουν σχεδιαστεί για να παρέχουν ανώτερη θερμική σταθερότητα, εκτεταμένη διάρκεια ζωής και εξαιρετική συνέπεια στη διαδικασία. Για προσαρμοσμένες λύσεις ή πρόσθετες τεχνικές πληροφορίες, μη διστάσετε να επικοινωνήσετε με την ομάδα μηχανικών μας.
