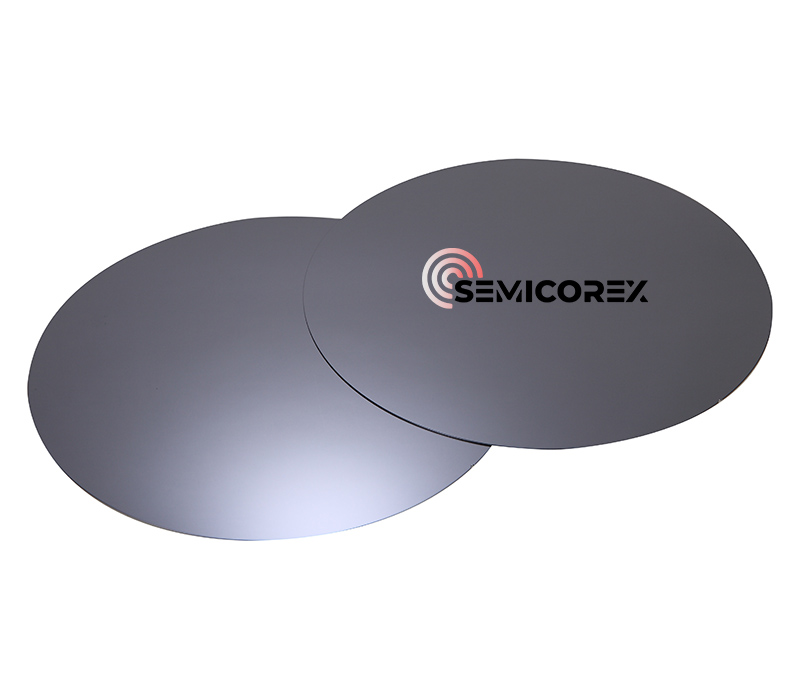

Τι είναι η Dummy Wafer;

Γιατί είναιDummy WafersΕίναι κρίσιμο στην κατασκευή ημιαγωγών;

Στη διαδικασία κατασκευής ημιαγωγών, οι γκοφρέτες αποτελούν τη βάση της παραγωγής τσιπ. Μεταξύ αυτών, ένας ειδικός τύπος γκοφρέτας, που αναφέρεται ως Dummy Wafer, παίζει καθοριστικό ρόλο στη διασφάλιση της σταθερότητας του εξοπλισμού και στον έλεγχο του κόστους παραγωγής. Σε αντίθεση με τις γκοφρέτες παραγωγής, οι Dummy Wafers δεν αποτελούν μέρος του τελικού προϊόντος και δεν πωλούνται απευθείας. Ωστόσο, η σημασία τους για τη διευκόλυνση των διαδικασιών παραγωγής και τη διασφάλιση της παραγωγής δεν μπορεί να υπερεκτιμηθεί. Αυτό το άρθρο διερευνά τον ορισμό, τις λειτουργίες, τις εφαρμογές, τις εκτιμήσεις υλικού και τη διαχείριση των Dummy Wafers.

Πώς είναιDummy WafersΧρησιμοποιείται σε διεργασίες ημιαγωγών;

Οι Dummy Wafers έχουν ένα ευρύ φάσμα εφαρμογών σε διάφορα στάδια της κατασκευής ημιαγωγών. Ακολουθούν ορισμένες βασικές περιπτώσεις χρήσης:

Χωρητικότητα πλήρωσης εξοπλισμού

Ορισμένος εξοπλισμός, όπως οι σωλήνες κλιβάνου και οι μηχανές χάραξης, απαιτούν συγκεκριμένο αριθμό πλακών για να λειτουργήσουν αποτελεσματικά. Για παράδειγμα, κατά τη θερμική επεξεργασία σε ασωλήνας κλιβάνου, σταθερή ροή αερίου, πεδίο θερμοκρασίας και περιβάλλον χημικής αντίδρασης μπορούν να επιτευχθούν μόνο με επαρκές φορτίο πλακιδίων. Εάν χρησιμοποιούνται πολύ λίγες γκοφρέτες παραγωγής, μπορεί να προκληθεί αστάθεια της διαδικασίας, επηρεάζοντας την ποιότητα του προϊόντος. Οι Dummy Wafers λειτουργούν ως πληρωτικά, διασφαλίζοντας ότι ο εξοπλισμός λειτουργεί υπό βέλτιστες συνθήκες φορτίου.

Σκεφτείτε τον σωλήνα του φούρνου σαν φούρνο: μόνο όταν τοποθετηθούν αρκετές φραντζόλες ψωμιού μέσα, η θερμότητα μπορεί να κατανεμηθεί ομοιόμορφα για τα καλύτερα αποτελέσματα ψησίματος. Ομοίως, τα Dummy Wafers διασφαλίζουν ότι ο εξοπλισμός αποδίδει στο μέγιστο.

Προστασία Γκοφρετών Παραγωγής

Κατά τη διάρκεια διεργασιών υψηλού κινδύνου όπως η εμφύτευση ιόντων, η χάραξη ή η εναπόθεση χημικών ατμών (CVD), υπάρχει μεγαλύτερη πιθανότητα αστάθειας ή δημιουργίας σωματιδίων κατά τη βαθμονόμηση του εξοπλισμού ή τις αρχικές εργασίες. Η χρήση γκοφρετών παραγωγής σε τέτοια σενάρια μπορεί να οδηγήσει σε ανεπανόρθωτη ζημιά. Οι Dummy Wafers χρησιμεύουν ως προστατευτικό μέτρο, εισέρχονται πρώτα στη ροή της διαδικασίας για να ελαχιστοποιήσουν τον κίνδυνο για τις γκοφρέτες παραγωγής και να διατηρήσουν την απόδοση.

Διασφάλιση ομοιόμορφου φόρτου διεργασιών

Ορισμένες διεργασίες, όπως η φυσική εναπόθεση ατμών (PVD), απαιτούν ομοιόμορφη κατανομή πλακιδίων εντός του εξοπλισμού. Η ανομοιόμορφη τοποθέτηση γκοφρέτας μπορεί να οδηγήσει σε ασυνεπή ποσοστά ή πάχη εναπόθεσης, με αποτέλεσμα να διακυβεύεται η ποιότητα του προϊόντος. Με την προσθήκη Dummy Wafers, διατηρείται ένα ισορροπημένο και σταθερό περιβάλλον επεξεργασίας.

Μείωση του χρόνου διακοπής λειτουργίας του εξοπλισμού

Η απενεργοποίηση και η επανεκκίνηση του εξοπλισμού καταναλώνει χρόνο και πόρους στην κατασκευή ημιαγωγών. Οι εκτεταμένες περίοδοι αδράνειας μπορούν επίσης να υποβαθμίσουν την απόδοση του εξοπλισμού. Η εκτέλεση Dummy Wafers κατά τη διάρκεια διακοπής λειτουργίας διατηρεί τον εξοπλισμό ενεργό και τον προετοιμάζει για την επόμενη παραγωγή.

Επαλήθευση εξοπλισμού και βαθμονόμηση διαδικασίας

Οι Dummy Wafers χρησιμοποιούνται συχνά ως φορείς για την επαλήθευση εξοπλισμού και τη δοκιμή διαδικασίας. Για παράδειγμα, μετά τη συντήρηση ή τον καθαρισμό, το Dummy Wafers μπορεί να επιβεβαιώσει εάν ο εξοπλισμός λειτουργεί σωστά. Οποιαδήποτε προβλήματα εντοπιστούν μπορούν να επιλυθούν πριν από την παραγωγήγκοφρέτεςεισάγονται, διασφαλίζοντας ότι δεν θα σπαταληθούν πολύτιμες γκοφρέτες.

Ποια είναι τα χαρακτηριστικά υλικού και χρήσης των Dummy Wafers;

Το υλικό και οι προδιαγραφές των Dummy Wafers είναι προσαρμοσμένα για να ανταποκρίνονται στις απαιτήσεις διαφορετικών διεργασιών και εξοπλισμού. Παρακάτω είναι τα διακριτικά τους χαρακτηριστικά:

Υλικό

Οι περισσότερες Dummy Wafers κατασκευάζονται από τα ίδια βασικά υλικά με τις γκοφρέτες παραγωγής, όπως π.χμονοκρυσταλλικό ή πολυκρυσταλλικό πυρίτιο, για να εξασφαλίσετε παρόμοια απόδοση κατά την επεξεργασία. Για συγκεκριμένες διεργασίες, όπως επεξεργασίες υψηλής θερμοκρασίας, μπορούν να επιλεγούν πιο ανθεκτικά υλικά, ακόμη και αν είναι λιγότερο δαπανηρά.

Επεξεργασία Επιφανειών

Η ποιότητα της επιφάνειας των Dummy Wafers δεν χρειάζεται να ταιριάζει με την ακρίβεια των γκοφρετών παραγωγής. Μπορεί να είναι απλές γυαλισμένες γκοφρέτες ή γκοφρέτες δοκιμαστικής ποιότητας και συχνά χρησιμοποιούνται ξανά εκτός εάν έχουν υποστεί σοβαρή ζημιά.

Διάρκεια ζωής

Η διάρκεια ζωής του Dummy Wafer επηρεάζεται από το περιβάλλον της διαδικασίας, όπως η έκθεση σε υψηλές θερμοκρασίες ή διαβρωτικές συνθήκες. Τα σκληρά περιβάλλοντα μπορεί να μειώσουν τη διάρκεια ζωής τους.

Θεωρήσεις κόστους

Οι Dummy Wafers είναι σημαντικά φθηνότερες από τις γκοφρέτες παραγωγής, προσφέροντας μια οικονομικά αποδοτική λύση για τη διαφύλαξη της παραγωγής και τη διατήρηση της σταθερότητας του εξοπλισμού.

Πώς μπορείDummy WaferΗ διαχείριση είναι βελτιστοποιημένη;

Η αποτελεσματική διαχείριση των Dummy Wafers είναι ζωτικής σημασίας για τη βελτίωση της αποδοτικότητας της παραγωγής και την ελαχιστοποίηση του κόστους. Ακολουθούν ορισμένες στρατηγικές για τη διαχείριση και βελτιστοποίηση Dummy Wafer:

Παρακολούθηση χρήσης

Καταγράφοντας τον αριθμό των χρήσεων, επεξεργαστείτεροές και συνθήκες φθοράς των Dummy Wafers, οι κύκλοι χρήσης τους μπορούν να βελτιστοποιηθούν για να μεγιστοποιηθεί η χρήση των πόρων.

Μείωση της μόλυνσης

Η επαναλαμβανόμενη χρήση Dummy Wafers μπορεί να προκαλέσει μόλυνση από σωματίδια. Ο τακτικός καθαρισμός ή η αντικατάσταση είναι απαραίτητος για τη διατήρηση ενός καθαρού περιβάλλοντος εξοπλισμού.

Προσαρμογή Διαδικασιών

Διαφορετικές διαδικασίες επιβάλλουν συγκεκριμένες απαιτήσεις στα Dummy Wafers. Για παράδειγμα, η ποιότητα της επιφάνειας των Dummy Wafers μπορεί να επηρεάσει την εναπόθεση φιλμ κατά τη διάρκεια διεργασιών λεπτής μεμβράνης. Η επιλογή των κατάλληλων Dummy Wafers για κάθε διαδικασία είναι απαραίτητη.

Διαχείριση αποθεμάτων

Αν και τα Dummy Wafers δεν αποτελούν μέρος του τελικού προϊόντος, η διαχείριση του αποθέματός τους πρέπει να γίνεται αποτελεσματικά για να εξισορροπηθούν οι ανάγκες παραγωγής και ο έλεγχος του κόστους.

Απόρριψη και Ανακύκλωση

Όταν οι Dummy Wafers φτάσουν στο τέλος του κύκλου ζωής τους, θα πρέπει να απορρίπτονται σύμφωνα με τους περιβαλλοντικούς κανονισμούς. Τα υλικά πυριτίου μπορούν να ανακυκλωθούν ή οι γκοφρέτες μπορούν να επαναχρησιμοποιηθούν για δοκιμές χαμηλότερης ποιότητας.

Ποιες είναι οι περιπτώσεις πρακτικής χρήσης των Dummy Wafers;

Φόρτωση σωλήνα φούρνου

Στις διαδικασίες οξείδωσης,σωλήνες κλιβάνουαπαιτούν έναν ακριβή αριθμό πλακών για να διατηρηθεί η ομοιόμορφη κατανομή της θερμοκρασίας και να επιτευχθεί σταθερό πάχος στρώσης οξειδίου. Οι Dummy Wafers ικανοποιούν αυτήν την απαίτηση ενώ προστατεύουν τις γκοφρέτες παραγωγής από πιθανή αστάθεια.

Βαθμονόμηση εξοπλισμού χάραξης

Μετά από διακόπτες διεργασίας ή συντήρηση εξοπλισμού, τα Dummy Wafers χρησιμοποιούνται για την επικύρωση των ρυθμών χάραξης και της ομοιομορφίας. Αυτό διασφαλίζει ότι οι γκοφρέτες παραγωγής δεν εκτίθενται σε πιθανά προβλήματα κατά τη βαθμονόμηση.

Σύναψη

Οι Dummy Wafers αποτελούν αναπόσπαστο μέρος της κατασκευής ημιαγωγών, εξυπηρετώντας ρόλους που εκτείνονται πολύ πέρα ​​από τη βαθμονόμηση του εξοπλισμού και τη δοκιμή διαδικασίας. Εξασφαλίζοντας τη βέλτιστη χρήση του εξοπλισμού, μειώνοντας το κόστος παραγωγής και διατηρώντας τη σταθερότητα της διαδικασίας, τα Dummy Wafers συμβάλλουν σημαντικά στην αποτελεσματική και βιώσιμη παραγωγή γκοφρέτας. Με αποτελεσματική διαχείριση και βελτιστοποίηση, αυτοί οι αφανείς ήρωες της βιομηχανίας ημιαγωγών συμβάλλουν στην ελαχιστοποίηση της σπατάλης και στη μεγιστοποίηση της αποδοτικότητας των πόρων, οδηγώντας τη βιομηχανία προς υψηλότερες επιδόσεις και βιωσιμότητα.
