Γιατί ο δακτύλιος εστίασης είναι απαραίτητος για εξοπλισμό χάραξης;

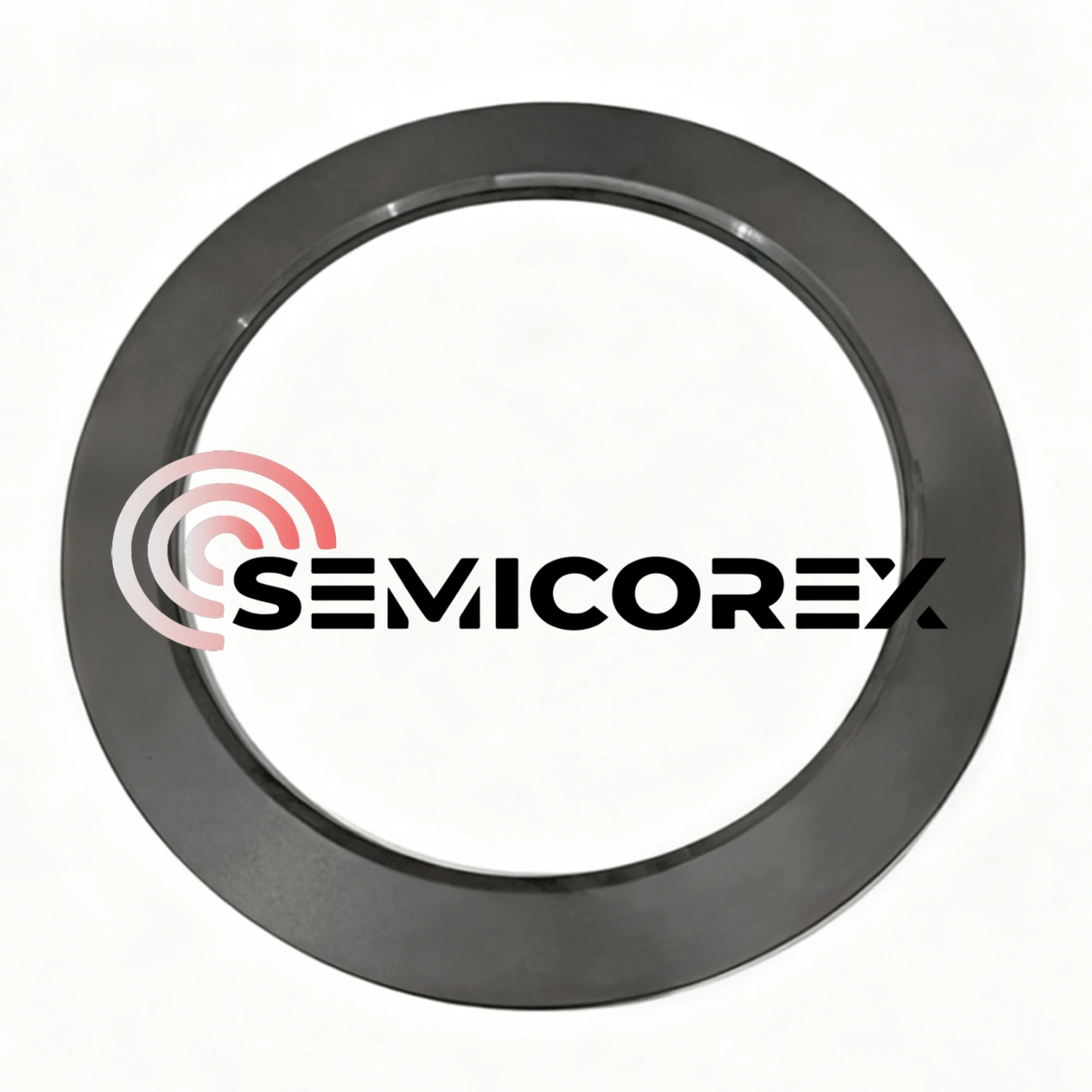

Ο δακτύλιος εστίασης, που αναφέρεται επίσης ως δακτύλιος αντιστάθμισης ή δακτύλιος περιορισμού, είναι ένα απαραίτητο συστατικό του εξοπλισμού χάραξης, ειδικά του εξοπλισμού ξηρής χάραξης πλάσματος. Οι διαδικασίες χάραξης ακριβείας νανοκλίμακας στη σύγχρονη κατασκευή ημιαγωγών δεν θα ήταν εφικτές χωρίς αυτήν. Η χρήση του δακτυλίου εστίασης εξασφαλίζει ομοιομορφία χάραξης, εγγυάται ρυθμό χάραξης επιφάνειας πλακιδίων, προστατεύει το υλικό πυρήνα του εξοπλισμού χάραξης και τελικά βελτιώνει την απόδοση της συσκευής ημιαγωγών και μειώνει το κόστος παραγωγής.

Βασικές λειτουργίες του δακτυλίου εστίασης

1. Βελτιστοποιεί το ηλεκτρικό πεδίο των άκρων και την κατανομή πλάσματος

Χωρίς αδαχτυλίδι εστίασης, οι γραμμές ηλεκτρικού πεδίου στην άκρη του πλακιδίου κάμπτονται έντονα και αποκλίνουν, με αποτέλεσμα το φαινόμενο της ακμής. Αυτό προκαλεί σημαντικές αποκλίσεις στην πυκνότητα του πλάσματος και στην ενέργεια βομβαρδισμού ιόντων μεταξύ της άκρης του πλακιδίου και της κεντρικής περιοχής. Ο δακτύλιος εστίασης είναι διατεταγμένος γύρω από τη γκοφρέτα για να ανυψώσει αποτελεσματικά το φυσικό και ηλεκτρικό όριο της γκοφρέτας και να αναδιαμορφώσει την κατανομή πλάσματος των άκρων. Εξομαλύνει το προφίλ ηλεκτρικού πεδίου στην άκρη της γκοφρέτας, σαν να μετατρέπει έναν «απότομο γκρεμό» σε «ήπια κλίση». Αυτή η βελτίωση δημιουργεί ένα πιο ομοιόμορφο περίβλημα πλάσματος στην άκρη του πλακιδίου, καθοδηγώντας ιόντα για να βομβαρδίσουν ολόκληρη την επιφάνεια του πλακιδίου σε μια πιο κατακόρυφη και σταθερή γωνία, συμπεριλαμβανομένων των εξωτερικών καλουπιών.

2. Προστατεύει το ηλεκτροστατικό τσοκ (ESC) και χρησιμεύει ως εξάρτημα θαλάμου διεργασίας

Τα περιβάλλοντα πλάσματος είναι εξαιρετικά διαβρωτικά. Χωρίς προστασία από τον δακτύλιο εστίασης, το πλάσμα υψηλής ενέργειας θα βομβαρδίσει απευθείας και θα χαράξει το ηλεκτροστατικό τσοκ (ESC) που συγκρατεί τη γκοφρέτα. Δεδομένου ότι τα ESC κατασκευάζονται συνήθως από ακριβά υλικά όπως κεραμικό αλουμίνας, το κόστος αντικατάστασής τους είναι εξαιρετικά υψηλό. Ο δακτύλιος εστίασης, ως αντικαταστάσιμο αναλώσιμο,  δρα ως θυσιαστικό εξάρτημα για την προστασία πιο κρίσιμων εξαρτημάτων εξοπλισμού και τη μείωση του σχετικού κόστους. Οι δακτύλιοι εστίασης κατασκευάζονται συνήθως από πυρίτιο, χαλαζία, καρβίδιο του πυριτίου και άλλα υλικά συμβατά με τη διαδικασία. Τα σωματίδια που παράγονται από τη διάβρωση έχουν πολύ μικρότερο αντίκτυπο στη διαδικασία από ό,τι οι μεταλλικοί ρύποι (π.χ. αλουμίνιο, νάτριο) που απελευθερώνονται από διαβρωμένα υλικά ESC. Αυτό μειώνει αποτελεσματικά τον κίνδυνο μόλυνσης του θαλάμου και της γκοφρέτας από σωματίδια ή υποπροϊόντα αντίδρασης, ελαχιστοποιώντας έτσι τα ελαττώματα του προϊόντος.

3. Αντισταθμίζει τις διακυμάνσεις του πάχους της γκοφρέτας

Η επάνω επιφάνεια του δακτυλίου εστίασης είναι συνήθως σχεδιασμένη ώστε να είναι επίπεδη με την επάνω επιφάνεια της γκοφρέτας. Αυτό εξασφαλίζει σταθερή απόσταση από το άνω ηλεκτρόδιο τόσο στην επιφάνεια του πλακιδίου όσο και στην επιφάνεια του δακτυλίου εστίασης, βοηθώντας στο σχηματισμό ομοιόμορφου ηλεκτρικού πεδίου σε ολόκληρη την περιοχή και αποφεύγοντας την παραμόρφωση του ηλεκτρικού πεδίου που προκαλείται από διαφορές ύψους.

Ο δακτύλιος εστίασης χαράσσεται βαθμιαία λεπτότερος από το πλάσμα κατά την επεξεργασία. Ένας αραιωμένος δακτύλιος εστίασης προκαλεί μετατόπιση της διεργασίας: καθώς το ύψος του δακτυλίου εστίασης μειώνεται λόγω διάβρωσης, η ικανότητά του να περιορίζει το ηλεκτρικό πεδίο της άκρης εξασθενεί και η απόδοση της διαδικασίας στην άκρη του πλακιδίου (π.χ. ρυθμός χάραξης, προφίλ) μετατοπίζεται σταδιακά. Για το λόγο αυτό, ο δακτύλιος εστίασης πρέπει να αντικαθίσταται περιοδικά με βάση την απόδοση της διαδικασίας (π.χ. συσσωρευμένες ώρες RF).

Διαφορετικές διεργασίες χάραξης (πυριτίου, χάραξης οξειδίου, μεταλλικής χάραξης) μπορούν να χρησιμοποιούν δακτυλίους εστίασης κατασκευασμένους από διαφορετικά υλικά (π.χ. μονοκρυσταλλικό πυρίτιο, χαλαζία,καρβίδιο του πυριτίου, κεραμικό) για να ταιριάζει με τους ρυθμούς χάραξης και να ελαχιστοποιεί τη μόλυνση. Σε ορισμένα προηγμένα εργαλεία, το λογισμικό προηγμένου ελέγχου διεργασιών (APC) παρακολουθεί τη διάρκεια χρήσης του δακτυλίου εστίασης και μπορεί να αντισταθμίσει τις επιπτώσεις της διάβρωσης με λεπτομέρεια ρύθμισης των παραμέτρων της διαδικασίας (π.
