Κεραμικά τσοκ κενού

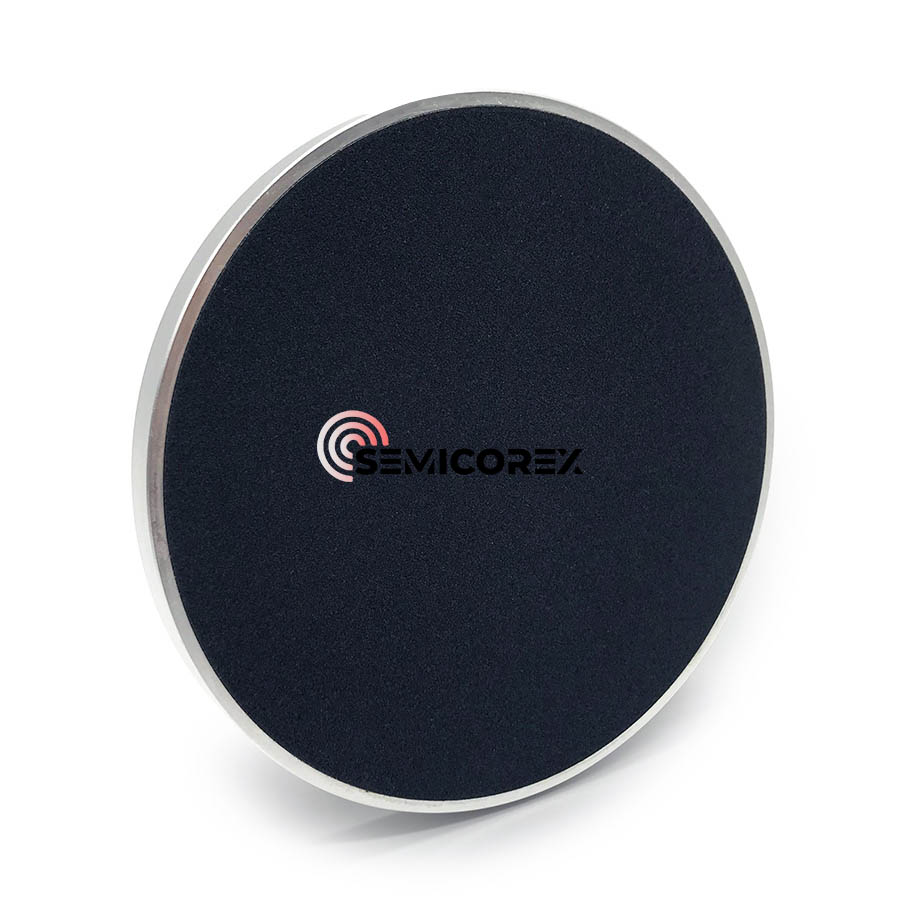

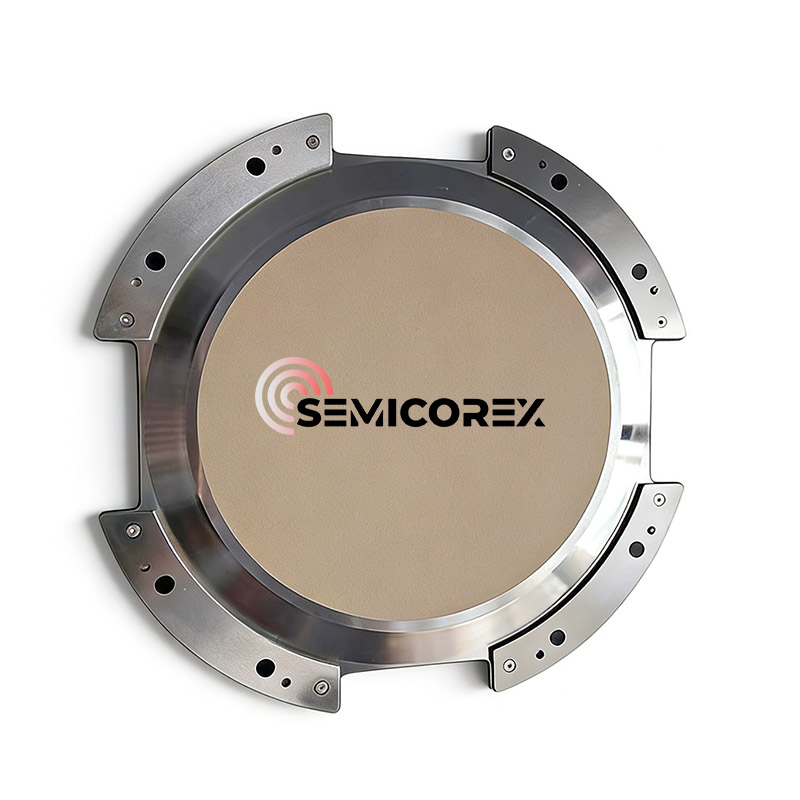

Κεραμικά τσοκ κενούείναι εργαλεία που χρησιμοποιούνται για τη σύσφιξη και τη μεταφορά γκοφρετών ημιαγωγών στην κατασκευή γκοφρετών ημιαγωγών. Διαθέτουν υψηλή επιπεδότητα και παραλληλισμό, πυκνή και ομοιόμορφη δομή, υψηλή αντοχή, καλή διαπερατότητα αέρα, ομοιόμορφη δύναμη προσρόφησης και ευκολία στο κόψιμο. Είναι κατάλληλα για διαδικασίες όπως η αραίωση, η κοπή, η λείανση, ο καθαρισμός και η επεξεργασία στην κατασκευή γκοφρέτας ημιαγωγών, επιλύοντας αποτελεσματικά πολλά προβλήματα όπως αποτυπώματα γκοφρέτας, ηλεκτροστατική διάσπαση τσιπ και μόλυνση σωματιδίων. Σε πρακτικές εφαρμογές, επιτυγχάνουν εξαιρετικά υψηλή ποιότητα επεξεργασίας για γκοφρέτες ημιαγωγών.

Ο ρόλος του κεραμικού τσοκ κενού

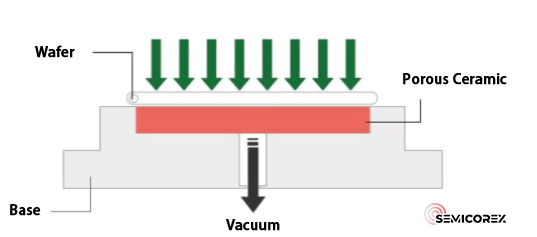

A κεραμικό τσοκ κενούείναι ένα εξάρτημα διεργασίας εξαιρετικά ακριβείας που βασίζεται στην αρχή της προσρόφησης υπό κενό. Είναι κατασκευασμένο κυρίως από προηγμένα κεραμικά υλικά όπως αλουμίνα, νιτρίδιο αλουμινίου ή καρβίδιο του πυριτίου. Μέσω επακριβώς επεξεργασμένων καναλιών κενού ή πορωδών δομών στην επιφάνεια προσρόφησής του, συνδέεται με ένα εξωτερικό σύστημα κενού για να σχηματίσει ένα ομοιόμορφο πεδίο αρνητικής πίεσης.

Στην κατασκευή υψηλών προδιαγραφών, όπως οι ημιαγωγοί και τα πάνελ οθόνης, η βασική αξία των κεραμικών τσοκ κενού έγκειται στην ικανότητά τους να εξαλείφουν τις παραδοσιακές μηχανικές μεθόδους σύσφιξης. Χρησιμοποιώντας μόνο ομοιόμορφα κατανεμημένη δύναμη προσρόφησης, μπορούν να συγκρατούν σταθερά τις εξαιρετικά λεπτές και εξαιρετικά εύθραυστες γκοφρέτες ή γυάλινα υποστρώματα χωρίς επαφή ή σωματιδιακή μόλυνση σε όλη τη διαδικασία. Ταυτόχρονα, χάρη στην επιπεδότητα της επιφάνειας σε νανοκλίμακα, την εξαιρετικά υψηλή ακαμψία και την εξαιρετική θερμοχημική σταθερότητα, μπορεί να προσφέρει μια σχεδόν τέλεια επιφάνεια αναφοράς τοποθέτησης για το τεμάχιο εργασίας σε σκληρά περιβάλλοντα διεργασιών, διασφαλίζοντας έτσι την ακρίβεια και την απόδοση κρίσιμων διεργασιών όπως η φωτολιθογραφία, η επιθεώρηση και η λείανση.

Γιατί κεραμικό

Σε σενάρια κατασκευής υψηλών προδιαγραφών, τα τσοκ δεν είναι απλώς «εργαλεία προσρόφησης», αλλά μάλλον κρίσιμα εξαρτήματα που καθορίζουν άμεσα τη σταθερότητα της διαδικασίας και την απόδοση του προϊόντος. Μεταξύ πολλών υλικών, τα κεραμικά υλικά επιλέγονται ευρέως, αντανακλώντας ακριβώς τον τρόπο με τον οποίο τα προηγμένα κεραμικά υλικά αντιμετωπίζουν συστηματικά τα σημεία πόνου της βιομηχανίας. Από την άποψη της μηχανικής, αυτό μπορεί να συνοψιστεί ως "τέσσερις υψηλές" απαιτήσεις:

(1) Υψηλή επιπεδότητα και υψηλή ακαμψία

Στις διαδικασίες κατασκευής ημιαγωγών και οθονών, οι γκοφρέτες πυριτίου και τα γυάλινα υποστρώματα που χειρίζονται και επεξεργάζονται είναι συχνά εξαιρετικά λεπτά, με πάχη τόσο χαμηλά όσο δεκάδες μικρόμετρα. Σε τέτοιες κλίμακες, κάθε λεπτό κάμψη, δόνηση ή ανομοιόμορφη τοπική καταπόνηση μπορεί να οδηγήσει σε θραύση, παραμόρφωση ή ακόμα και να επηρεάσει άμεσα την ακρίβεια ευθυγράμμισης κρίσιμων διεργασιών όπως η φωτολιθογραφία.

Τα προηγμένα κεραμικά υλικά (όπως η αλουμίνα και το καρβίδιο του πυριτίου) μπορούν να επιτύχουν επιπεδότητα κάτω του μικρομέτρου ή ακόμη και σε επίπεδο νανομέτρων μέσω πυροσυσσωμάτωσης ακριβείας και διεργασιών λείανσης και στίλβωσης υψηλής ακρίβειας. Ταυτόχρονα, ο υψηλός συντελεστής ελαστικότητας προσδίδει στο τσοκ εξαιρετικά υψηλή δομική ακαμψία, εξασφαλίζοντας σχεδόν καμία παραμόρφωση υπό την προσρόφηση κενού, παρέχοντας έτσι ένα απολύτως σταθερό επίπεδο αναφοράς για τη διαδικασία.

(2) Υψηλή Καθαριότητα και Χημική Αδράνεια

Τα εργαστήρια κατασκευής ημιαγωγών έχουν εξαιρετικά αυστηρές απαιτήσεις καθαριότητας. Τα εξαρτήματα διεργασίας δεν πρέπει μόνο να είναι απαλλαγμένα από σωματιδιακή μόλυνση αλλά και να αποτρέπουν την απελευθέρωση μεταλλικών ιόντων και να αντέχουν την επανειλημμένη έκθεση σε διάφορα χημικά καθαρισμού.

Τα κεραμικά, ως ανόργανα μη μεταλλικά υλικά, έχουν πυκνή και λεία επιφάνεια, καθιστώντας τα λιγότερο επιρρεπή στη δημιουργία σωματιδίων. Επιπλέον, είναι μη μαγνητικά, δεν περιέχουν μεταναστευτικά μεταλλικά στοιχεία και παρουσιάζουν εξαιρετικά υψηλή χημική σταθερότητα. Διατηρούν σταθερή απόδοση σε περιβάλλοντα ισχυρών οξέων, ισχυρών αλκαλίων και οργανικών διαλυτών, καθιστώντας τα ιδανικά για μακροχρόνια εφαρμογή σε διαδικασίες καθαρισμού υψηλού επιπέδου.

(3) Υψηλή ανθεκτικότητα και μακροπρόθεσμη σταθερότητα

Σε αυτοματοποιημένες γραμμές παραγωγής που λειτουργούν όλο το 24ωρο, τα κεραμικά τσοκ πρέπει να αντέχουν σε χιλιάδες κύκλους προσρόφησης και απελευθέρωσης και να αντιμετωπίζουν μακροχρόνιες διακυμάνσεις θερμοκρασίας και ακόμη και περιβάλλοντα διεργασίας υψηλής θερμοκρασίας. Αυτό δημιουργεί εξαιρετικά υψηλές απαιτήσεις για την αντοχή στη φθορά, την αντοχή στην κόπωση και τη θερμική σταθερότητα του υλικού.

Σε σύγκριση με τα μέταλλα ή τα πολυμερή, τα κεραμικά έχουν υψηλότερη σκληρότητα και αντοχή στη φθορά και η συμπεριφορά θερμικής διαστολής τους είναι σταθερή, καθιστώντας τα λιγότερο επιρρεπή σε ερπυσμό ή υποβάθμιση της απόδοσης. Η διάρκεια ζωής του είναι συνήθως σημαντικά μεγαλύτερη από αυτή των παραδοσιακών τσοκ υλικών, με χαμηλότερη συχνότητα συντήρησης και αντικατάστασης, καθιστώντας το πιο οικονομικό όσον αφορά το συνολικό κόστος του κύκλου ζωής του.

(4) Ιδιαίτερα ολοκληρωμένος λειτουργικός σχεδιασμός

Σε πιο προηγμένες διεργασίες ημιαγωγών, η λειτουργία των κεραμικών τσοκ δεν περιορίζεται πλέον στην προσρόφηση υπό κενό. Για παράδειγμα, σε θαλάμους κενού που χρησιμοποιούνται για ξηρή χάραξη και εναπόθεση λεπτής μεμβράνης (CVD/PVD), οι παραδοσιακές οπές προσρόφησης κενού μπορεί να διαταράξουν την ατμόσφαιρα και την κατανομή της πίεσης εντός του θαλάμου.

Σε αυτό το σημείο, το «ηλεκτροστατικό τσοκ (ESC)» γίνεται βασική λύση. Τα ESC χρησιμοποιούν την ηλεκτροστατική δύναμη που δημιουργείται από το κεραμικό διηλεκτρικό στρώμα κάτω από ένα εφαρμοσμένο ηλεκτρικό πεδίο για να προσροφήσουν πλακίδια. Αυτό όχι μόνο αποφεύγει την παρεμβολή οπών κενού στο περιβάλλον της διεργασίας, αλλά επίσης ενσωματώνει θερμάστρες και κανάλια ψύξης στο εσωτερικό του τσοκ, επιτρέποντας τον ακριβή έλεγχο της θερμοκρασίας της γκοφρέτας (από χαμηλές θερμοκρασίες έως πάνω από 500°C), μια κρίσιμη βάση για την επιτυχή εφαρμογή προηγμένων διαδικασιών.

Σενάριο εφαρμογής

Τα κεραμικά τσοκ χρησιμοποιούνται ευρέως σε τομείς κατασκευής υψηλής τεχνολογίας όπως ημιαγωγοί, πάνελ οθόνης, φωτοβολταϊκά και οπτικά ακριβείας.

Στις διαδικασίες ημιαγωγών, χρησιμεύουν ως κρίσιμες πλατφόρμες για φωτολιθογραφία, χάραξη, στίλβωση και επιθεώρηση. Στη βιομηχανία πάνελ οθόνης, παρέχουν σταθερή υποστήριξη και μεταφορά για μεγάλα, εξαιρετικά λεπτά γυάλινα υποστρώματα. Στην παραγωγή φωτοβολταϊκών στοιχείων, εξασφαλίζουν τον ασφαλή χειρισμό λεπτών, εύθραυστων πλακών πυριτίου κατά την κοπή και τη δοκιμή.

Η βασική τους αξία έγκειται στην παροχή μιας λύσης στερέωσης ακριβείας για εξαιρετικά λεπτά, εξαιρετικά επίπεδα και εξαιρετικά εύθραυστα τεμάχια εργασίας χωρίς μηχανική καταπόνηση ή μόλυνση από σωματίδια, αποτελώντας τον ακρογωνιαίο λίθο για τη διασφάλιση υψηλής απόδοσης και απόδοσης στη σύγχρονη κατασκευή ακριβείας.
