Τι είναι τα δαχτυλίδια στο χαρακτικό

Στην κατασκευή τσιπ, η φωτολιθογραφία και η χάραξη είναι δύο στενά συνδεδεμένα στάδια. Η φωτολιθογραφία προηγείται της χάραξης, όπου το σχέδιο του κυκλώματος αναπτύσσεται στη γκοφρέτα χρησιμοποιώντας φωτοανθεκτικό. Στη συνέχεια, η χάραξη αφαιρεί τα στρώματα του φιλμ που δεν καλύπτονται από το φωτοανθεκτικό, ολοκληρώνοντας τη μεταφορά του σχεδίου από τη μάσκα στη γκοφρέτα και προετοιμάζοντας τα επόμενα βήματα όπως η εμφύτευση ιόντων.

Η χάραξη περιλαμβάνει την επιλεκτική αφαίρεση περιττού υλικού χρησιμοποιώντας χημικές ή φυσικές μεθόδους. Μετά την επίστρωση, την επίστρωση αντίστασης, τη φωτολιθογραφία και την ανάπτυξη, η χάραξη αφαιρεί το περιττό υλικό λεπτής μεμβράνης που εκτίθεται στην επιφάνεια της γκοφρέτας, αφήνοντας μόνο τις επιθυμητές περιοχές. Στη συνέχεια αφαιρείται η περίσσεια φωτοανθεκτικού. Η επανειλημμένη επανάληψη αυτών των βημάτων δημιουργεί πολύπλοκα ολοκληρωμένα κυκλώματα. Επειδή η χάραξη περιλαμβάνει αφαίρεση υλικού, ονομάζεται «αφαιρετική διαδικασία».

Η ξηρή χάραξη, γνωστή και ως χάραξη πλάσματος, είναι η κυρίαρχη μέθοδος στη χάραξη ημιαγωγών. Οι χαρακτήρες πλάσματος ταξινομούνται ευρέως σε δύο κατηγορίες με βάση τις τεχνολογίες παραγωγής και ελέγχου πλάσματος: χάραξη χωρητικώς συζευγμένου πλάσματος (CCP) και χάραξη επαγωγικά συζευγμένου πλάσματος (ICP). Οι χαρακτήρες CCP χρησιμοποιούνται κυρίως για τη χάραξη διηλεκτρικών υλικών, ενώ οι χαρακτήρες ICP χρησιμοποιούνται κυρίως για τη χάραξη πυριτίου και μετάλλων και είναι επίσης γνωστοί ως αγωγοί χάραξης. Οι διηλεκτρικοί χαρακτήρες στοχεύουν διηλεκτρικά υλικά όπως οξείδιο του πυριτίου, νιτρίδιο του πυριτίου και διοξείδιο του αφνίου, ενώ οι χαρακτήρες αγωγών στοχεύουν σε υλικά πυριτίου (μονόκρυσταλλο πυρίτιο, πολυκρυσταλλικό πυρίτιο και πυριτίδιο κ.λπ.) και μεταλλικά υλικά (αλουμίνιο, βολφράμιο κ.λπ.).

Στη διαδικασία χάραξης, θα χρησιμοποιήσουμε κυρίως δύο τύπους δακτυλίων: δακτυλίους εστίασης και δακτυλίους ασπίδας.

Δαχτυλίδι εστίασης

Λόγω της επίδρασης των άκρων του πλάσματος, η πυκνότητα είναι μεγαλύτερη στο κέντρο και χαμηλότερη στις άκρες. Ο δακτύλιος εστίασης, μέσω του δακτυλιοειδούς του σχήματος και των υλικών ιδιοτήτων του CVD SiC, δημιουργεί ένα συγκεκριμένο ηλεκτρικό πεδίο. Αυτό το πεδίο καθοδηγεί και περιορίζει τα φορτισμένα σωματίδια (ιόντα και ηλεκτρόνια) στο πλάσμα στην επιφάνεια του πλακιδίου, ιδιαίτερα στην άκρη. Αυτό αυξάνει αποτελεσματικά την πυκνότητα του πλάσματος στην άκρη, φέρνοντάς την πιο κοντά σε αυτήν στο κέντρο. Αυτό βελτιώνει σημαντικά την ομοιομορφία χάραξης σε όλη τη γκοφρέτα, μειώνει τη ζημιά στις άκρες και αυξάνει την απόδοση.

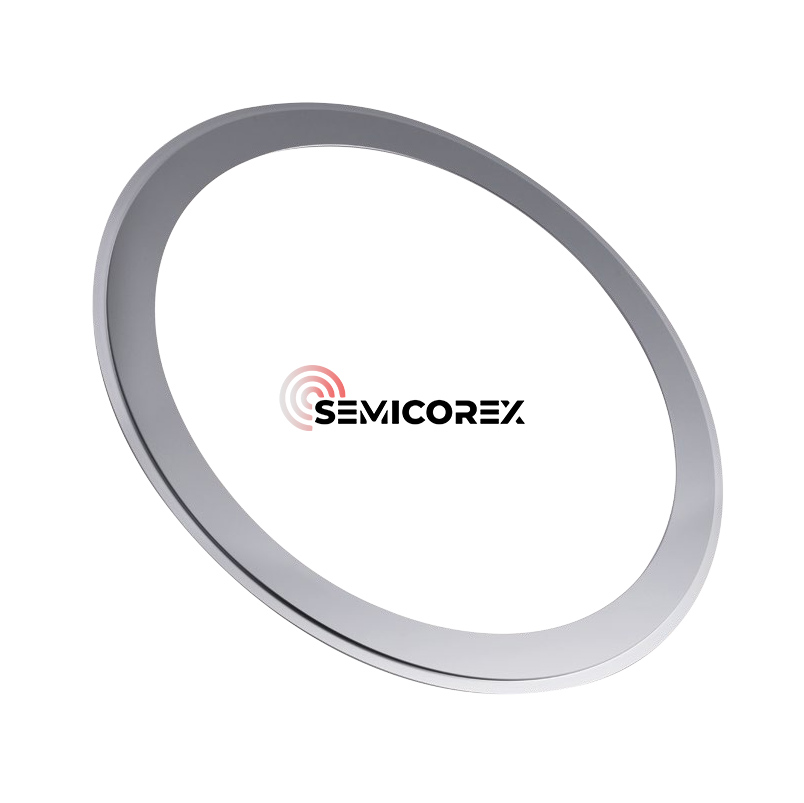

Δαχτυλίδι ασπίδας

Η χάραξη περιλαμβάνει την επιλεκτική αφαίρεση περιττού υλικού χρησιμοποιώντας χημικές ή φυσικές μεθόδους. Μετά την επίστρωση, την επίστρωση αντίστασης, τη φωτολιθογραφία και την ανάπτυξη, η χάραξη αφαιρεί το περιττό υλικό λεπτής μεμβράνης που εκτίθεται στην επιφάνεια της γκοφρέτας, αφήνοντας μόνο τις επιθυμητές περιοχές. Στη συνέχεια αφαιρείται η περίσσεια φωτοανθεκτικού. Η επανειλημμένη επανάληψη αυτών των βημάτων δημιουργεί πολύπλοκα ολοκληρωμένα κυκλώματα. Επειδή η χάραξη περιλαμβάνει αφαίρεση υλικού, ονομάζεται «αφαιρετική διαδικασία».

Το Semicorex προσφέρει υψηλή ποιότηταCVD SiCκαιΠυρίτιοΧαλκογραφία με βάση τις ανάγκες των πελατών. Εάν έχετε οποιαδήποτε απορία ή χρειάζεστε πρόσθετες λεπτομέρειες, μη διστάσετε να επικοινωνήσετε μαζί μας.
